Phân tích cấu tạo khí động học của miệng gió lá sách và lợi ích kỹ thuật

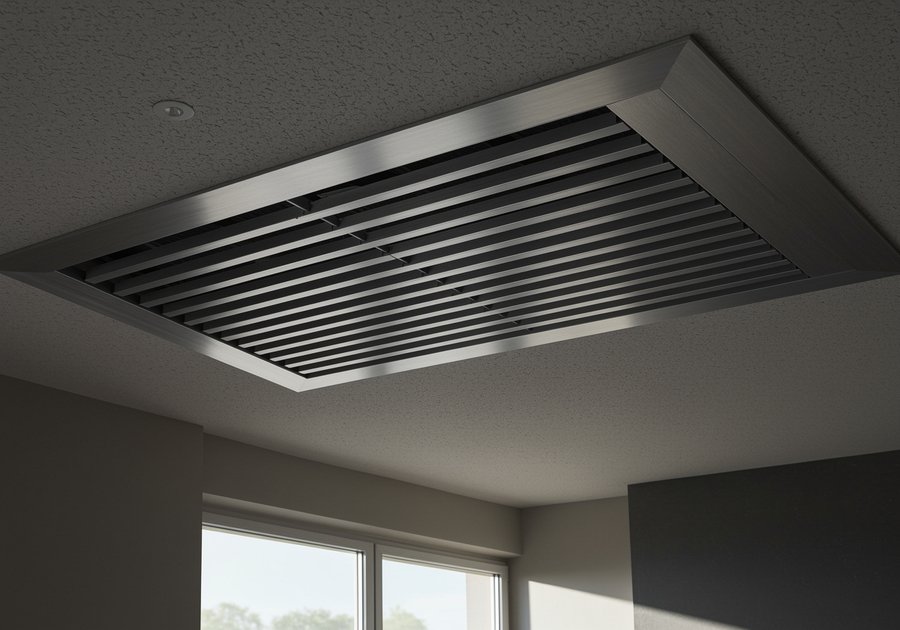

Cấu tạo cơ bản của miệng gió lá sách

Miệng gió lá sách là một thiết bị trong hệ thống HVAC (Heating, Ventilation and Air Conditioning) có chức năng điều hướng luồng gió, ngăn nước mưa hắt và hạn chế bụi bẩn xâm nhập. Để đạt hiệu quả này, cấu tạo miệng gió lá sách được thiết kế tỉ mỉ theo nguyên lý khí động học, gồm nhiều bộ phận phối hợp chặt chẽ nhằm tối ưu lưu lượng và áp suất gió.

Khung nhôm định hình và vai trò chịu lực

Phần khung là nền tảng của cấu tạo miệng gió lá sách, thường được làm từ nhôm định hình sơn tĩnh điện có độ dày từ 0.8–1.2 mm. Khung có nhiệm vụ cố định toàn bộ hệ thống lá sách, đảm bảo độ cứng vững khi chịu áp lực gió và rung động trong quá trình vận hành.

Bên cạnh đó, khung còn tạo sự liên kết chặt với tường hoặc ống gió, giúp miệng gió duy trì vị trí ổn định, không bị biến dạng khi gió cấp hoặc hồi với tốc độ cao. Một số dòng cao cấp có gờ tăng cứng và nẹp tháo rời để dễ vệ sinh hoặc thay thế.

Cánh lá sách và nguyên lý định hướng dòng khí

Cánh lá sách là bộ phận quan trọng nhất quyết định khả năng điều hướng luồng gió. Các nan lá được thiết kế nghiêng một góc cố định (thường 35–45°) để vừa cho phép gió lưu thông, vừa ngăn mưa và bụi.

Theo nguyên lý khí động học, góc nghiêng và tiết diện cánh lá ảnh hưởng trực tiếp đến tốc độ và tổn thất áp suất. Khi gió đi qua khe hẹp giữa các lá, nó được chia thành nhiều luồng nhỏ, làm giảm vận tốc và hạn chế tiếng ồn. Nhờ vậy, dòng khí ra – vào trở nên ổn định hơn, không tạo hiện tượng xoáy hay rung bề mặt.

Cánh lá sách trong miệng gió là tập hợp các nan nghiêng được bố trí song song, có nhiệm vụ định hướng luồng khí theo nguyên lý phân tán đều áp suất, giúp hệ thống thông gió hoạt động êm và ổn định hơn.

Cơ chế liên kết và tháo lắp trong quá trình bảo trì

Để thuận tiện cho việc vệ sinh, các nhà sản xuất thường thiết kế miệng gió lá sách tháo lắp được bằng cơ cấu gài hoặc ốc vít giấu bên trong. Khung chính và phần nan có thể tách rời, giúp dễ dàng tiếp cận bộ lọc bụi hoặc bề mặt ống gió phía sau.

Cơ chế liên kết này còn giúp giảm thời gian bảo trì trong các hệ thống HVAC lớn, đặc biệt là khu công nghiệp, trung tâm thương mại hoặc tòa nhà văn phòng. Sự linh hoạt trong tháo lắp cũng đảm bảo tuổi thọ cho lớp sơn và kết cấu nhôm, tránh biến dạng trong quá trình tháo gỡ.

Vật liệu và lớp sơn tĩnh điện bảo vệ bề mặt

Vật liệu miệng gió lá sách phổ biến là nhôm hợp kim, nhẹ và chống ăn mòn tốt. Với môi trường ngoài trời, một lớp sơn tĩnh điện polyester được phủ đều bề mặt nhằm chống oxy hóa, tia UV và trầy xước.

Một số loại đặc biệt sử dụng thép mạ kẽm hoặc inox để tăng độ bền trong môi trường có độ ẩm cao. Lớp phủ bề mặt không chỉ mang tính thẩm mỹ mà còn đóng vai trò quan trọng trong việc duy trì đặc tính khí động học ổn định của lá sách theo thời gian.

Phân tích khí động học của miệng gió lá sách

Đặc điểm nổi bật của cấu tạo miệng gió lá sách là khả năng điều tiết dòng khí mượt, giảm áp suất tổn thất và hạn chế tiếng ồn. Tất cả được hình thành từ sự phối hợp giữa hình học của cánh lá và nguyên lý luồng khí qua khe hẹp.

Nguyên lý dòng khí qua khe lá sách

Theo nguyên lý Venturi, khi luồng khí đi qua khe hẹp giữa các lá sách, vận tốc tăng nhưng áp suất tĩnh giảm. Sự phân bố này giúp gió được phân tán đều trước khi thoát ra môi trường.

Nhờ đó, miệng gió lá sách duy trì lưu lượng ổn định, hạn chế rung động và nhiễu loạn. Đây chính là yếu tố khiến nó được ưa chuộng trong các hệ thống cần độ chính xác cao về lưu lượng gió như phòng sạch, nhà máy điện tử, hoặc phòng điều hòa trung tâm.

Góc nghiêng lá và ảnh hưởng đến tốc độ luồng khí

Góc nghiêng của lá sách là yếu tố quyết định hướng dòng khí và tốc độ thoát gió. Góc càng lớn, khả năng chống mưa và che chắn càng tốt, nhưng lưu lượng gió giảm.

Bảng so sánh dưới đây minh họa ảnh hưởng của góc nghiêng:

Tùy theo khu vực lắp đặt (ngoài trời, trong nhà, phòng áp dương), kỹ sư sẽ lựa chọn góc nghiêng phù hợp để cân bằng giữa hiệu suất cấp hồi gió và độ ồn chấp nhận được.

Giảm tổn thất áp suất và tiếng ồn trong vận hành

Một ưu điểm kỹ thuật của cấu tạo miệng gió lá sách là khả năng giảm tổn thất áp suất nhờ hình dạng lá cong mềm và khe hở đều. Khi không khí di chuyển, các mép lá cắt luồng khí trơn tru, giảm ma sát và hạn chế tạo xoáy.

Thực tế đo kiểm theo tiêu chuẩn ASHRAE 70 cho thấy tổn thất áp trung bình chỉ 2–3 Pa ở tốc độ 2.5 m/s, thấp hơn 10–15% so với miệng gió nan cố định. Điều này giúp quạt gió tiêu thụ điện năng ít hơn và hệ thống hoạt động êm ái, bền bỉ.

Mối quan hệ giữa diện tích thông thoáng và hiệu suất cấp hồi gió

Diện tích thông thoáng hiệu dụng (free area) là tỷ lệ phần trăm diện tích mở so với tổng diện tích khung. Con số này ảnh hưởng trực tiếp đến hiệu suất cấp hồi gió.

Miệng gió lá sách tiêu chuẩn có diện tích thông thoáng 45–55%, đủ để đảm bảo lưu lượng ổn định trong khi vẫn ngăn được nước mưa và bụi. Nếu tỷ lệ này thấp, gió sẽ bị nghẽn; nếu quá cao, khả năng chống mưa và giảm ồn bị giảm sút.

Phân tích chuyên sâu – liên hệ thực tế:

Trong hệ thống điều hòa trung tâm của tòa nhà thương mại, việc chọn miệng gió có diện tích thông thoáng phù hợp giúp tiết kiệm đến 12–18% điện năng mỗi năm, nhờ giảm áp lực cho quạt cấp và hồi.

So sánh cấu tạo khí động học với các loại miệng gió khác

Trong lĩnh vực hệ thống thông gió – điều hòa không khí (HVAC), việc lựa chọn đúng loại miệng gió ảnh hưởng trực tiếp đến hiệu suất, độ ồn và tính thẩm mỹ của công trình. Bằng việc phân tích và so sánh cấu tạo khí động học, ta có thể nhận thấy cấu tạo miệng gió lá sách vượt trội hơn ở nhiều khía cạnh kỹ thuật và vận hành thực tế.

Miệng gió lá sách so với miệng gió nan cố định

Miệng gió lá sách có cấu tạo gồm các lá nghiêng góc cố định (35–45°), giúp điều hướng luồng khí mềm và ổn định. Trong khi đó, miệng gió nan cố định thường có các thanh gió thẳng, cho phép lưu lượng lớn nhưng dễ tạo tiếng ồn và xoáy khí ở đầu ra.

So sánh – đối chiếu (bảng):

Phân tích chuyên sâu – liên hệ thực tế:

Khi lắp đặt ở mặt ngoài tòa nhà, miệng gió lá sách giúp giảm áp lực gió, chống hắt mưa tốt hơn nhiều so với loại nan cố định, đảm bảo tuổi thọ hệ thống và hạn chế rung chấn cho vách tường.

Miệng gió lá sách so với miệng gió khe dài

Cả hai loại đều được ứng dụng trong hệ thống cấp – hồi gió, tuy nhiên mỗi loại mang đặc điểm khí động học riêng.

Miệng gió khe dài có thiết kế mảnh, nhiều rãnh song song, tạo hiệu ứng gió đều trong không gian hẹp. Ngược lại, cấu tạo miệng gió lá sách chú trọng hiệu quả chống mưa, giảm ồn và hướng gió mềm mại ở lưu lượng lớn.

So sánh kỹ thuật:

Miệng gió khe dài là loại cửa gió có các rãnh nhỏ hẹp song song, chuyên dùng để phân phối luồng khí đều theo chiều ngang trong không gian hẹp, thường thấy ở trần hoặc hành lang điều hòa.

Miệng gió lá sách so với cửa gió lưới chắn côn trùng

Cửa gió lưới chắn côn trùng thường kết hợp với tấm lưới inox hoặc nhôm mảnh phía sau khung, có tác dụng ngăn côn trùng và rác nhỏ lọt vào ống gió. Tuy nhiên, lớp lưới này làm tăng tổn thất áp suất và cần vệ sinh thường xuyên.

Ngược lại, miệng gió lá sách chống mưa có thiết kế nghiêng giúp ngăn vật thể lớn, giảm thiểu bụi và nước mà không cần thêm lưới bảo vệ.

So sánh thực tế:

Ưu thế khí động học trong môi trường công nghiệp và dân dụng

Nhờ đặc tính phân tán dòng khí đều và giảm rung động, miệng gió lá sách thể hiện ưu thế rõ rệt trong nhiều môi trường:

• Trong công nghiệp: giúp cân bằng áp suất tại khu vực sản xuất, giảm thiểu tiếng ồn của hệ thống quạt, đồng thời ngăn mưa bụi xâm nhập kho hoặc nhà xưởng.
• Trong dân dụng: thường dùng tại cửa hồi của trung tâm thương mại, chung cư, nhà phố – nơi yêu cầu tính thẩm mỹ và luồng khí êm.
• Trong phòng sạch: cấu tạo khí động học của lá sách giúp duy trì lưu lượng ổn định, hạn chế tạo xoáy – yếu tố quan trọng để đảm bảo độ sạch không khí đạt chuẩn ISO.

Phân tích chuyên sâu:

Các thử nghiệm theo tiêu chuẩn ASHRAE cho thấy miệng gió lá sách có hiệu suất phân bố khí đồng đều hơn 20% so với các loại miệng gió phẳng, đồng thời giảm tiếng ồn xuống dưới 35 dB trong điều kiện lưu lượng 2,5 m/s.

Lợi ích kỹ thuật của cấu tạo miệng gió lá sách

Sau khi so sánh với các loại khác, có thể thấy cấu tạo miệng gió lá sách không chỉ đạt yêu cầu khí động học mà còn mang lại giá trị kỹ thuật và kinh tế lâu dài cho công trình.

Giảm thiểu tiếng ồn và dao động luồng khí

Nhờ thiết kế các lá nghiêng dạng cong mềm, miệng gió giúp chia nhỏ luồng khí và giảm thiểu tiếng ồn phát sinh khi không khí thay đổi tốc độ. Góc nghiêng hợp lý làm giảm va đập dòng khí với bề mặt tường, hạn chế rung lắc và dao động âm.

Phân tích chuyên sâu – liên hệ thực tế:

Trong hệ thống HVAC tại trung tâm dữ liệu, việc thay thế miệng gió nan thẳng bằng miệng gió lá sách đã giúp giảm 7–10 dB tiếng ồn tổng thể, tương đương mức giảm âm gấp đôi so với ban đầu.

Tối ưu lưu lượng gió và hiệu quả trao đổi không khí

Cấu tạo miệng gió lá sách được thiết kế sao cho diện tích thông thoáng hiệu dụng đạt 45–55%. Tỷ lệ này giúp tối ưu lưu lượng gió mà vẫn duy trì khả năng chống mưa, lọc bụi nhẹ.

Khi không khí đi qua khe nghiêng, dòng khí được phân bổ đều hơn, giúp quá trình trao đổi không khí trong phòng diễn ra liên tục, tăng hiệu suất làm mát hoặc thông gió.

Bảo vệ thiết bị và ngăn nước mưa hắt vào hệ thống

Một lợi thế lớn của loại này là khả năng chống mưa hắt. Các lá nghiêng được bố trí tầng lớp chồng mí, ngăn nước xâm nhập vào ống gió. Điều này đặc biệt quan trọng đối với các thiết bị điện, quạt hút hoặc bộ lọc khí bên trong.

Miệng gió lá sách có chống mưa được không?

Có. Nhờ cấu tạo gồm các lá nghiêng chồng mí theo nguyên lý khí động học, miệng gió lá sách có thể chống nước mưa hắt trực tiếp mà vẫn đảm bảo lưu lượng gió thông thoáng.

Đảm bảo cân bằng áp suất và tiết kiệm năng lượng

Trong hệ thống điều hòa, việc cân bằng áp suất giữa các khu vực là yếu tố quan trọng giúp tiết kiệm điện năng và bảo vệ quạt. Cấu tạo miệng gió lá sách giúp phân phối áp suất đều hơn, giảm tải cho quạt cấp và hồi.

Theo các thử nghiệm khí động học, việc sử dụng loại miệng gió này giúp tiết kiệm 10–18% năng lượng vận hành hàng năm cho tòa nhà quy mô lớn. Ngoài ra, thiết kế khí động học ổn định cũng giúp kéo dài tuổi thọ của các bộ phận cơ khí và vật liệu trong hệ thống.

Tiêu chuẩn thiết kế và thử nghiệm khí động học

Các tiêu chuẩn thiết kế và thử nghiệm khí động học đóng vai trò quyết định trong việc đánh giá chất lượng và hiệu suất của cấu tạo miệng gió lá sách. Mỗi chỉ số, quy chuẩn và phương pháp đo lường đều ảnh hưởng trực tiếp đến khả năng phân phối gió, mức tiêu thụ năng lượng và độ bền khi vận hành trong môi trường thực tế.

Các chỉ số đo kiểm tổn thất áp và độ ồn

Hai chỉ số kỹ thuật quan trọng nhất trong đánh giá hiệu suất khí động học của miệng gió là tổn thất áp suất (Pressure Loss) và độ ồn (Sound Power Level).

• Tổn thất áp suất được xác định bằng chênh lệch áp suất giữa hai đầu miệng gió khi luồng khí đi qua. Chỉ số này càng thấp, hiệu suất càng cao, vì quạt gió tiêu tốn ít năng lượng hơn.
• Độ ồn đo bằng dB(A), phản ánh tiếng ồn sinh ra do va chạm giữa không khí và các bề mặt lá sách.

Theo thử nghiệm của các hãng HVAC quốc tế, miệng gió lá sách có tổn thất áp suất trung bình từ 2–4 Pa ở tốc độ gió 2,5 m/s — thấp hơn 10–20% so với miệng gió nan phẳng. Độ ồn dao động quanh 35–40 dB(A), phù hợp cho các không gian làm việc hoặc sinh hoạt.

Tổn thất áp suất của miệng gió lá sách là lượng áp suất bị giảm khi không khí đi qua khe lá nghiêng; chỉ số này càng nhỏ, hiệu suất khí động học và tiết kiệm năng lượng càng cao.

Tiêu chuẩn TCVN và ASHRAE áp dụng cho miệng gió

Các tiêu chuẩn TCVN và ASHRAE là cơ sở quan trọng để thiết kế, sản xuất và nghiệm thu miệng gió lá sách trong công trình.

1. Tiêu chuẩn Việt Nam (TCVN):

• TCVN 5687:2010 – Thông gió – Điều hòa không khí – Tiêu chuẩn thiết kế.
• TCVN 9356:2012 – Đo và đánh giá tiếng ồn trong công trình.
• TCVN 4088:2011 – Yêu cầu kỹ thuật hệ thống cấp gió – hồi gió trong tòa nhà.

2. Tiêu chuẩn quốc tế (ASHRAE):

• ASHRAE 70-2006 – Phương pháp đo hiệu suất miệng gió và bộ khuếch tán.
• ASHRAE 62.1-2022 – Tiêu chuẩn về chất lượng không khí trong nhà.

Các tiêu chuẩn này quy định cách xác định lưu lượng, tổn thất áp, tiếng ồn, độ phân bố luồng khí và điều kiện thử nghiệm. Sản phẩm đạt chứng nhận ASHRAE hoặc kiểm định theo TCVN giúp đảm bảo tính đồng bộ, an toàn và hiệu quả lâu dài.

Thử nghiệm hiệu suất theo điều kiện lưu lượng thực tế

Trong giai đoạn kiểm định, miệng gió lá sách được đặt trong buồng thử có luồng khí ổn định, được đo bằng thiết bị pitot và cảm biến áp suất. Các bước kiểm tra tiêu biểu:

1. Xác định lưu lượng khí tiêu chuẩn: tính bằng m³/h hoặc L/s.
2. Đo tổn thất áp tĩnh: giữa đầu vào và đầu ra của miệng gió.
3. Ghi nhận độ ồn: bằng micro đo âm thanh chuẩn ANSI.
4. Tính toán diện tích thông thoáng hiệu dụng (Free Area).

Phân tích chuyên sâu – liên hệ thực tế:

Tại nhà máy sản xuất thiết bị HVAC, quy trình này giúp xác định hiệu suất miệng gió lá sách theo các điều kiện gió thực tế của công trình. Kết quả thử nghiệm đảm bảo sản phẩm có thể vận hành ổn định ở nhiều mức lưu lượng khác nhau mà không gây nhiễu động hoặc tiếng ồn quá mức.

Cải tiến thiết kế theo xu hướng tối ưu luồng gió

Xu hướng thiết kế hiện nay tập trung vào việc tối ưu hình dạng lá sách khí động học, giúp giảm ma sát bề mặt và tăng lưu lượng thoát khí. Một số cải tiến nổi bật:

• Thiết kế cánh lá cong mềm: giảm xoáy khí và tiếng ồn.
• Khoảng cách lá hợp lý (20–25 mm): duy trì cân bằng áp suất.
• Ứng dụng mô phỏng CFD (Computational Fluid Dynamics): dự đoán đường đi của luồng khí để tối ưu góc nghiêng.
• Sơn phủ nano chống bám bụi: giúp lá sách giữ hiệu suất ổn định lâu dài.

Nhờ các cải tiến này, cấu tạo miệng gió lá sách thế hệ mới đạt hiệu quả luồng gió cao hơn 15% và tiết kiệm năng lượng đến 12% so với thiết kế truyền thống.

Ứng dụng thực tế của miệng gió lá sách

Nhờ cấu trúc linh hoạt, hiệu suất ổn định và khả năng thích ứng với điều kiện khí động học đa dạng, miệng gió lá sách được ứng dụng rộng rãi trong các công trình dân dụng và công nghiệp, từ hệ thống điều hòa trung tâm đến khu sản xuất đặc thù.

Ứng dụng trong nhà xưởng và khu công nghiệp

Trong môi trường công nghiệp, miệng gió lá sách thường lắp ở khu vực cấp hoặc xả gió, nơi yêu cầu lưu lượng lớn và áp suất cao.

Các ưu điểm khi sử dụng:

• Giảm áp lực gió tác động trực tiếp lên máy móc.
• Ngăn mưa, bụi và hơi ẩm xâm nhập xưởng.
• Dễ vệ sinh, phù hợp với môi trường nhiều khói bụi.

Phân tích chuyên sâu:

Tại các nhà máy cơ khí và dệt may, việc thay thế miệng gió phẳng bằng miệng gió lá sách bằng nhôm giúp duy trì thông gió ổn định mà không ảnh hưởng đến nhiệt độ vi khí hậu của xưởng.

Ứng dụng trong tòa nhà thương mại và dân dụng

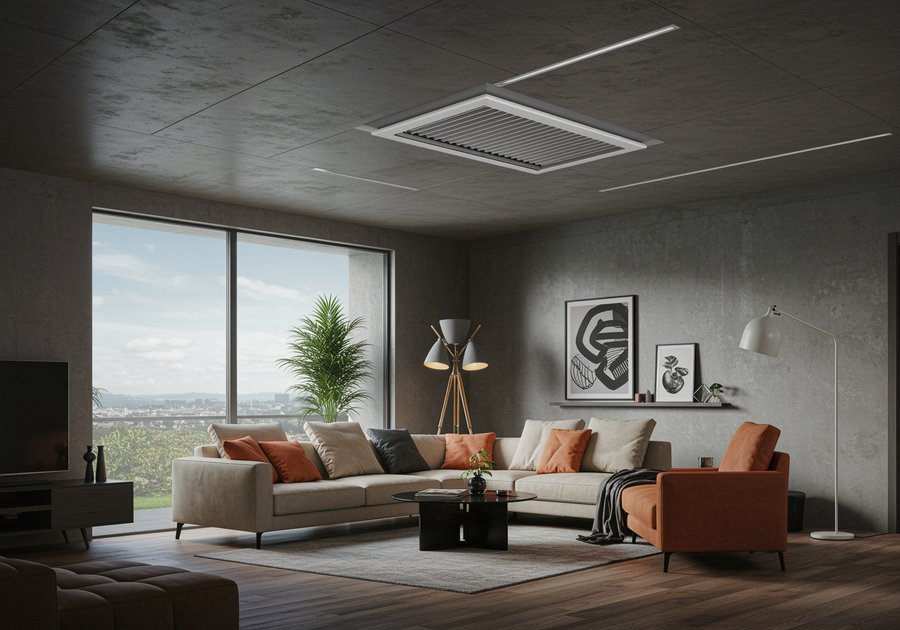

Trong hệ thống điều hòa trung tâm, loại miệng gió này thường được bố trí ở mặt ngoài tòa nhà, tầng hầm hoặc phòng kỹ thuật để cấp – hồi gió.

Nhờ thiết kế thẩm mỹ và khả năng chống mưa tốt, nó vừa đóng vai trò kỹ thuật vừa là chi tiết kiến trúc.

Miệng gió lá sách dùng ở đâu trong tòa nhà?

Thường được lắp ở mặt ngoài tường hoặc tầng kỹ thuật, nơi cần cấp hoặc hồi gió, giúp thông khí, chống mưa hắt và giảm tiếng ồn cho hệ thống HVAC.

Ứng dụng trong hệ thống phòng sạch và kho lạnh

Trong phòng sạch, cấu tạo miệng gió lá sách hỗ trợ kiểm soát hướng và tốc độ gió, đảm bảo luồng khí đi qua vùng làm việc theo đúng chuẩn ISO.

Còn trong kho lạnh, các lá nghiêng giúp hạn chế dòng khí lạnh thất thoát và ngăn hơi ẩm ngưng tụ.

Checklist – quy trình chọn loại miệng gió phù hợp:

1. Chọn vật liệu nhôm sơn tĩnh điện hoặc inox để tránh ăn mòn.
2. Xác định góc nghiêng lá (35–45°) cho môi trường ẩm.
3. Đảm bảo có khung tháo rời để vệ sinh định kỳ.
4. Kiểm tra tiêu chuẩn ASHRAE hoặc TCVN kèm chứng chỉ khí động học.

Việc tuân thủ quy trình chọn lựa này giúp đảm bảo hệ thống duy trì độ sạch và tiết kiệm năng lượng dài hạn.

Nhờ thiết kế linh hoạt và tính khí động học cao, cấu tạo miệng gió lá sách mang lại hiệu quả kỹ thuật toàn diện – vừa tiết kiệm năng lượng, vừa tăng tuổi thọ hệ thống HVAC. Đây là lựa chọn bền vững, đáp ứng tiêu chuẩn công trình xanh và xu hướng vận hành tối ưu trong giai đoạn 2024–2025.
