miệng gió lá sách

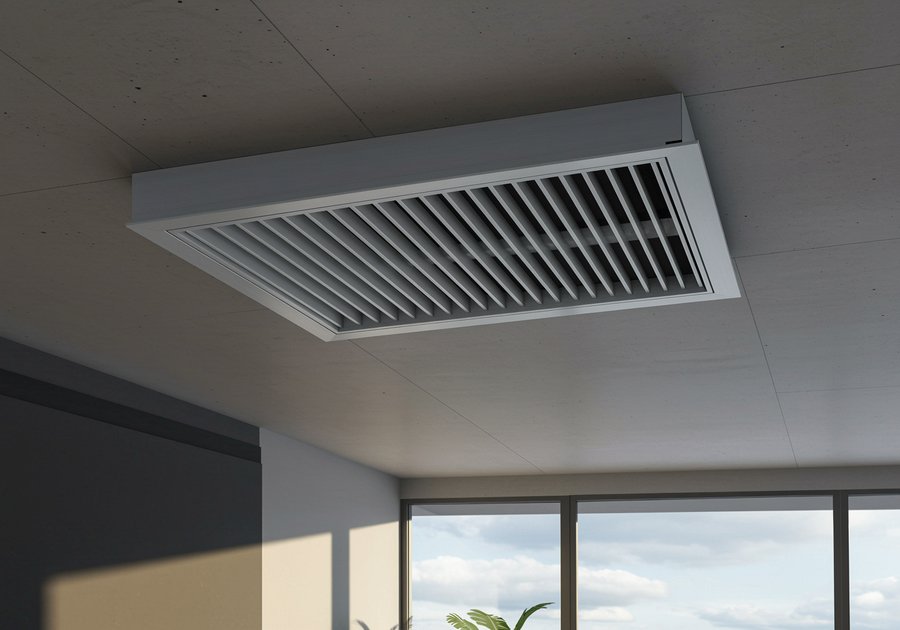

Miệng gió lá sách là gì?

Đã bao giờ bạn nhìn thấy một khung cửa có những nan nằm nghiêng được lắp trên tường, trần hoặc cửa ra vào mà không rõ nó dùng để làm gì? Đó có thể là miệng gió lá sách – một thành phần không thể thiếu trong hệ thống thông gió và điều hòa không khí (HVAC). Dù nhỏ gọn, nhưng bộ phận này lại đóng vai trò quan trọng trong việc điều phối luồng không khí, góp phần mang đến môi trường sống và làm việc thoải mái, an toàn.

Định nghĩa / Khái niệm:

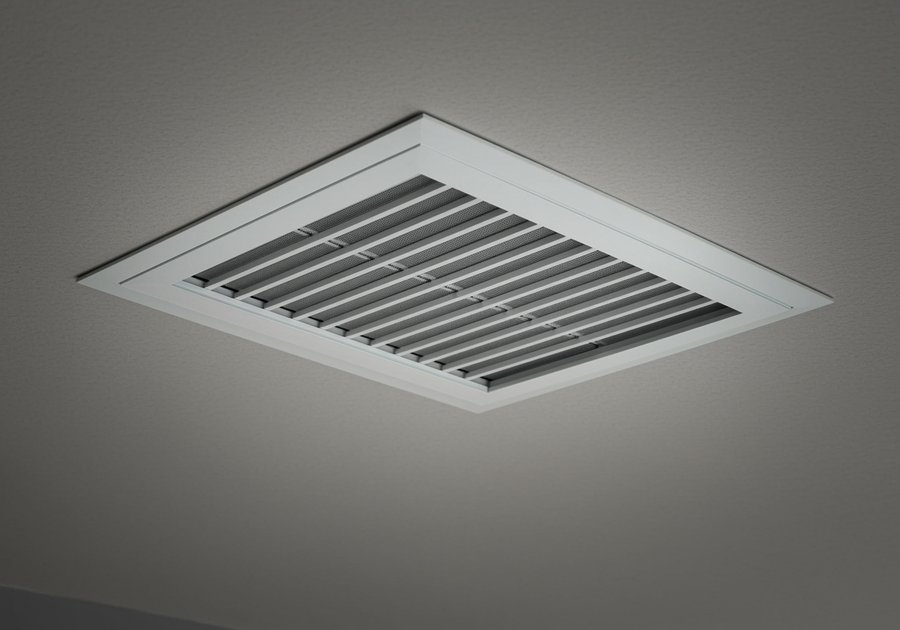

Miệng gió lá sách (tiếng Anh: Single Deflection Grille hoặc Louver Air Grille) là thiết bị đầu cuối dùng để cấp hoặc hồi gió trong hệ thống HVAC, có thiết kế các lá gió nằm nghiêng (lá sách) giúp hướng dòng khí theo chiều mong muốn. Thiết bị này thường được lắp cố định trên tường, trần hoặc cửa, với kết cấu thanh ngang hoặc dọc có thể cố định hoặc điều chỉnh được góc nghiêng.

Mở rộng định nghĩa:

Miệng gió lá sách có hai chức năng chính: điều tiết hướng gió và bảo vệ hệ thống thông gió khỏi côn trùng, bụi bẩn, nước mưa. Cấu tạo dạng lá sách tạo điều kiện cho không khí lưu thông tự nhiên nhưng vẫn đảm bảo tính thẩm mỹ và hạn chế tầm nhìn xuyên qua. Trong kiến trúc hiện đại, thiết bị này còn đóng vai trò tạo điểm nhấn cho không gian nội thất.

Với hệ HVAC công nghiệp, cửa gió lá sách còn có thể tích hợp thêm lưới lọc bụi, van điều tiết lưu lượng (volume damper), hoặc lớp chống cháy, phù hợp với các tiêu chuẩn như ASHRAE, TCVN, NFPA. Tùy theo mục đích sử dụng, miệng gió có thể thiết kế để cấp gió (supply grille), hồi gió (return grille) hoặc kết hợp cả hai.

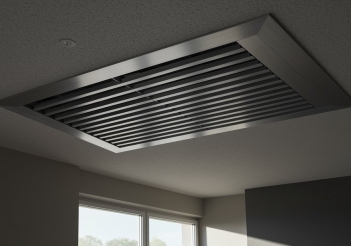

Cấu tạo và nguyên lý hoạt động của miệng gió lá sách

Trong mỗi hệ thống thông gió hoặc điều hòa không khí, miệng gió lá sách là đầu ra (hoặc đầu vào) quyết định luồng khí sẽ đi đâu, theo hướng nào và với tốc độ ra sao. Để làm được điều đó, thiết bị này cần có một cấu tạo tinh gọn nhưng hiệu quả. Hãy cùng phân tích chi tiết các thành phần chính và cơ chế vận hành của nó.

Khung miệng gió

Khung là phần bao quanh, thường được làm từ nhôm định hình hoặc thép sơn tĩnh điện. Nó chịu trách nhiệm cố định miệng gió vào vị trí lắp đặt như trần, vách hoặc cửa. Khung có độ dày và độ cứng nhất định để đảm bảo không biến dạng trong quá trình sử dụng hoặc bảo trì.

Các lá sách (cánh gió)

Đây là phần đặc trưng tạo nên tên gọi của thiết bị. Lá sách có thể là:

• Lá ngang: phổ biến nhất, có thể cố định hoặc điều chỉnh góc mở.
• Lá đứng: ít phổ biến hơn, dùng khi cần hướng gió theo chiều ngang.
• Lá kép (2 lớp): kết hợp cả ngang và đứng để điều chỉnh đa hướng.

Lá sách thường làm bằng nhôm, có thể sơn tĩnh điện hoặc anodized, giúp chống gỉ, tăng độ bền và đảm bảo tính thẩm mỹ.

Lưới chắn bụi hoặc chống côn trùng (tùy chọn)

Một số loại miệng gió lá sách có thể đi kèm lớp lưới mịn ở mặt sau để ngăn côn trùng hoặc bụi lớn lọt vào hệ thống. Lưới này thường được làm bằng inox hoặc nhựa chịu nhiệt, dễ tháo rời để vệ sinh.

Van điều tiết lưu lượng (volume damper)

Nằm phía sau miệng gió, van này cho phép điều chỉnh lưu lượng không khí đi qua. Ở một số thiết kế, van có thể tích hợp tay vặn điều khiển trực tiếp từ mặt trước mà không cần tháo thiết bị.

Nguyên lý hoạt động

Nguyên lý cơ bản của miệng gió lá sách là hướng dòng không khí qua các khe lá gió được bố trí nghiêng một góc nhất định. Khi không khí đi qua, các lá này:

• Dẫn hướng gió theo chiều thiết kế (lên, xuống, ngang, chéo)
• Giảm áp suất nhẹ nhàng để tránh tạo tiếng ồn hoặc luồng gió mạnh đột ngột
• Tạo sự phân phối đều không khí trong phòng, tăng hiệu quả làm mát hoặc thông gió

Trong thiết kế hệ thống HVAC hiện đại, các kỹ sư thường tính toán chính xác góc nghiêng, khoảng cách giữa các lá, và kích thước tổng thể để đảm bảo lưu lượng gió đạt yêu cầu nhưng vẫn tối ưu thẩm mỹ và độ ồn.

Các loại miệng gió lá sách thường dùng

Không phải tất cả miệng gió lá sách đều giống nhau. Trên thực tế, chúng được thiết kế với nhiều biến thể khác nhau để phù hợp với từng mục đích sử dụng, môi trường lắp đặt và yêu cầu kỹ thuật của hệ thống HVAC. Việc hiểu rõ các loại phổ biến sẽ giúp kỹ sư, nhà thầu và chủ đầu tư lựa chọn đúng sản phẩm phù hợp, đảm bảo hiệu quả vận hành và tối ưu chi phí.

Miệng gió lá sách cố định

Đây là loại thông dụng nhất, có các lá sách được gắn cố định với góc nghiêng nhất định (thường từ 30° đến 45°). Dòng khí đi qua loại này sẽ chỉ theo một hướng cố định, thường dùng cho mục đích hồi gió hoặc thông gió tự nhiên.

Ứng dụng: lắp trên tường, trần, hoặc cửa ra vào các phòng kỹ thuật, kho, phòng vệ sinh.

Miệng gió lá sách điều chỉnh

Khác với loại cố định, loại này có các lá sách có thể xoay điều chỉnh góc mở bằng tay hoặc vít vặn. Cho phép người dùng chuyển hướng gió linh hoạt tùy theo nhu cầu sử dụng thực tế.

Ứng dụng: phòng họp, văn phòng, khu vực yêu cầu điều hướng gió linh hoạt.

Miệng gió lá sách có van điều tiết

Tích hợp thêm volume damper (VD) phía sau để điều chỉnh lưu lượng không khí cấp hoặc hồi. Loại này phù hợp cho các hệ thống cần kiểm soát chặt chẽ áp suất và lưu lượng gió.

Miệng gió lá sách chống mưa (cửa gió ngoài trời)

Có thiết kế đặc biệt để ngăn nước mưa xâm nhập nhưng vẫn đảm bảo lưu thông không khí. Lá sách thường nghiêng xuống, kèm máng hứng nước và lưới chắn côn trùng.

Ứng dụng: lắp đặt ở mặt ngoài tòa nhà, louver cấp/hồi gió ngoài trời.

Miệng gió lá sách kết hợp lọc bụi

Tích hợp thêm lớp lọc không khí (pre-filter hoặc lưới lọc sơ cấp), giúp giữ lại bụi lớn, rác thô trước khi không khí đi vào hệ thống.

Ứng dụng: phòng sạch, nhà xưởng, kho lạnh, trung tâm dữ liệu.

Phân loại theo hình dáng

• Dạng vuông/chữ nhật: phổ biến nhất, dễ thi công
• Dạng tròn (round louver): ít dùng, chủ yếu cho thiết kế đặc thù
• Dạng khe (linear louver): tạo đường nét dài, thường dùng trong kiến trúc hiện đại

Ưu điểm và hạn chế của miệng gió lá sách

Không có thiết bị HVAC nào là hoàn hảo tuyệt đối, và miệng gió lá sách cũng không ngoại lệ. Việc hiểu rõ ưu điểm và nhược điểm sẽ giúp bạn đánh giá đúng khi chọn thiết bị, tránh những lỗi sai phổ biến trong thiết kế hoặc lắp đặt hệ thống thông gió.

Ưu điểm nổi bật

• Hướng gió linh hoạt: loại điều chỉnh cho phép điều khiển góc gió phù hợp từng không gian.
• Dễ lắp đặt: thiết kế module đơn giản, phù hợp với nhiều vị trí khác nhau (tường, trần, cửa).
• Tăng tính thẩm mỹ: các phiên bản được sơn tĩnh điện với nhiều màu sắc, phù hợp không gian nội thất.
• Chi phí hợp lý: giá thành rẻ hơn so với các loại miệng gió khuếch tán.
• Bảo trì đơn giản: dễ tháo ra vệ sinh, thay thế linh kiện (đặc biệt với loại có lưới hoặc damper).

Hạn chế cần lưu ý

• Khả năng phân phối gió kém hơn loại khuếch tán: nếu dùng để cấp khí chính, có thể tạo điểm nóng/lạnh không đều.
• Tạo tiếng ồn nếu không lắp đúng: gió đi qua khe lá quá hẹp hoặc áp suất cao có thể gây “rít”.
• Không phù hợp với không gian cần lưu lượng lớn: các trung tâm thương mại, nhà xưởng lớn thường cần thiết bị công suất cao hơn.
• Hướng gió giới hạn với loại cố định: không thể thay đổi sau khi lắp.

Ứng dụng thực tiễn của miệng gió lá sách

Theo thống kê từ ASHRAE (Hiệp hội Kỹ sư HVAC Hoa Kỳ), hơn 70% các công trình dân dụng và công nghiệp đều sử dụng miệng gió lá sách ở ít nhất một khu vực trong hệ thống cấp – hồi gió. Điều này cho thấy mức độ phổ biến và vai trò quan trọng của thiết bị tưởng chừng đơn giản này trong thực tế. Dưới đây là những ứng dụng điển hình theo từng tình huống, không gian và đối tượng sử dụng.

Trong công trình dân dụng và tòa nhà văn phòng

• Phòng làm việc, phòng họp: dùng miệng gió lá sách điều chỉnh để điều hướng luồng gió theo yêu cầu của người sử dụng.
• Căn hộ chung cư: lắp trên cửa ra ban công, cửa phòng vệ sinh để đảm bảo lưu thông không khí mà vẫn kín đáo, thẩm mỹ.
• Hành lang, thang bộ: dùng miệng gió cố định để thông gió thụ động, không tốn năng lượng.

Trong công trình công nghiệp – nhà máy

• Xưởng sản xuất, kho chứa: dùng miệng gió lá sách chống mưa để hút khí nóng, khói bụi hoặc hơi ẩm ra ngoài.
• Phòng kỹ thuật, trạm điện, phòng máy: gắn miệng gió có tích hợp van điều tiết và lưới chống bụi giúp bảo vệ thiết bị bên trong.
• Nhà xưởng có yêu cầu áp suất dương/âm: thiết bị đóng vai trò cân bằng áp suất thông qua các điểm hồi gió.

Trong các hệ thống chuyên dụng

• Phòng sạch, phòng máy lạnh trung tâm (chiller): dùng loại kết hợp bộ lọc để đảm bảo không khí đầu vào sạch.
• Trung tâm dữ liệu (Data Center): kết hợp với hệ thống làm mát sàn nâng, dùng miệng gió để kiểm soát luồng khí chính xác.
• Toà nhà xanh (Green Building): tận dụng khả năng lưu thông tự nhiên của miệng gió lá sách trong hệ thống thông gió không cơ khí (natural ventilation).

Giá trị thực tiễn mang lại

• Tăng hiệu quả thông gió: giúp phân phối khí đều, giảm điểm chết trong lưu thông không khí.
• Giảm chi phí điện năng: nhờ thông gió tự nhiên, nhất là khi kết hợp với cảm biến CO2 để điều khiển luồng khí hồi/cấp tự động.
• Nâng cao chất lượng không khí trong nhà (IAQ): loại bỏ khí ẩm, khí độc, mùi hôi ra khỏi không gian sống/làm việc.
• Tối ưu hóa không gian: với thiết kế phẳng, gọn, thiết bị này không làm ảnh hưởng nhiều đến thẩm mỹ công trình.

Những hiểu sai phổ biến về miệng gió lá sách

Có không ít người khi thiết kế hoặc thi công hệ thống HVAC thường đánh giá sai về vai trò và cách sử dụng miệng gió lá sách, dẫn đến lắp sai vị trí, chọn sai loại hoặc hiệu quả thông gió không như mong muốn. Dưới đây là những hiểu lầm thường gặp cùng lý giải đúng từ góc nhìn chuyên môn.

“Miệng gió lá sách chỉ dùng để trang trí”

Sai. Dù có thiết kế thẩm mỹ, miệng gió lá sách vẫn là thiết bị kỹ thuật, giữ vai trò định hướng và điều tiết luồng không khí. Nếu dùng sai chức năng, luồng gió có thể bị lệch hướng, gây cảm giác khó chịu hoặc thậm chí làm hỏng cân bằng áp suất trong phòng.

“Lắp miệng gió nào cũng được, miễn đúng kích thước”

Chưa đủ. Cùng kích thước nhưng loại cố định và loại điều chỉnh sẽ cho kết quả luồng gió rất khác nhau. Việc chọn loại phù hợp phụ thuộc vào hướng gió yêu cầu, chiều cao trần, mục đích cấp hay hồi gió.

“Không cần vệ sinh miệng gió lá sách định kỳ”

Sai lầm phổ biến. Khi bụi bám dày đặc trên các lá gió, sẽ cản trở lưu thông khí và gây tăng áp suất cục bộ. Theo TCVN 9010:2011, cần kiểm tra và vệ sinh miệng gió định kỳ 3–6 tháng/lần trong môi trường văn phòng, và thường xuyên hơn trong môi trường công nghiệp.

“Dùng miệng gió lá sách là đủ để thông gió hiệu quả”

Không hoàn toàn. Miệng gió chỉ là đầu cuối – để hệ thống hoạt động hiệu quả, cần tính toán tổng thể bao gồm ống gió, quạt, áp suất tĩnh, lưu lượng, tốc độ gió đầu ra, v.v. Miệng gió tốt nhưng hệ thống tổng thể thiết kế sai vẫn dẫn đến kết quả kém.

“Chỉ cần chọn loại tốt, không cần quan tâm đến vị trí lắp”

Thực tế, vị trí lắp đặt ảnh hưởng trực tiếp đến hiệu quả vận hành. Ví dụ, nếu lắp ngay phía trên đầu người ngồi, có thể tạo cảm giác khó chịu vì luồng gió lạnh thổi trực tiếp. Hướng gió, độ cao và cách bố trí không gian đều cần được tính toán kỹ lưỡng.

Hiểu đúng về miệng gió lá sách không chỉ giúp bạn lựa chọn đúng thiết bị mà còn tối ưu hiệu quả cho toàn bộ hệ thống thông gió. Từ cấu tạo, nguyên lý cho đến ứng dụng, mỗi yếu tố đều góp phần nâng cao chất lượng không khí và tiết kiệm chi phí vận hành. Đây là một kiến thức nền tảng hữu ích cho kỹ sư MEP, kiến trúc sư và cả người dùng phổ thông. Bạn cũng có thể ứng dụng nội dung này để đánh giá, giám sát hoặc tư vấn cho các công trình thực tế.

FAQ

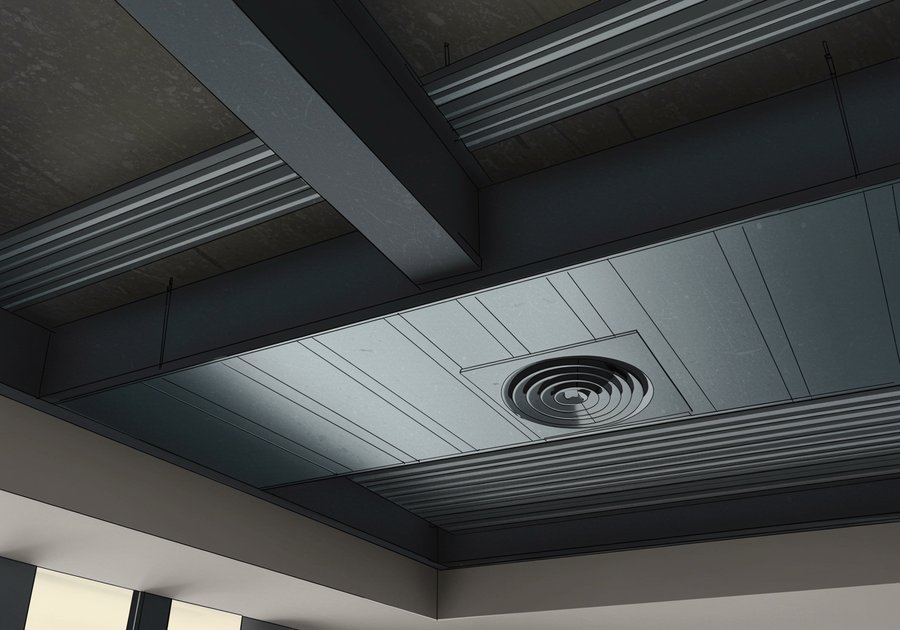

Miệng gió lá sách khác gì với miệng gió khuếch tán?

Miệng gió lá sách chủ yếu điều hướng gió theo một hướng nhất định, còn miệng gió khuếch tán (diffuser) phân phối gió đều ra nhiều hướng, thường dùng cho trần thạch cao.

Có nên dùng miệng gió lá sách cho hệ thống cấp khí chính không?

Có thể, nhưng cần lưu ý chọn loại điều chỉnh và tính toán lưu lượng phù hợp, nếu không sẽ gây hiện tượng gió mạnh, ồn hoặc phân phối không đều.

Làm thế nào để chọn đúng loại miệng gió lá sách cho công trình?

Cần xác định mục đích (cấp hay hồi gió), vị trí lắp đặt (trần, tường, cửa), yêu cầu điều chỉnh hướng, chống mưa, lọc bụi hoặc các yếu tố thẩm mỹ.

Bao lâu nên vệ sinh miệng gió lá sách một lần?

Tối thiểu 3–6 tháng/lần đối với môi trường dân dụng; 1–3 tháng với môi trường công nghiệp có nhiều bụi hoặc hóa chất.

Có cần tích hợp van điều tiết sau miệng gió lá sách không?

Nếu cần điều chỉnh lưu lượng gió thủ công hoặc không có van riêng trong hệ thống, nên tích hợp thêm volume damper phía sau thiết bị.

Miệng gió lá sách có dùng được ngoài trời không?

Có. Với điều kiện chọn loại chống mưa, có máng thoát nước, vật liệu bền (inox, nhôm sơn tĩnh điện), và có lưới chống côn trùng kèm theo.
