Vai trò của bạc đạn đối với độ trơn và khả năng chịu tải của bánh xe đẩy

Ảnh hưởng của bạc đạn không thể được đánh giá riêng bằng cảm giác “quay trơn”. Một bánh xe quay rất lâu khi không tải vẫn có thể vận hành kém dưới tải thực tế. Muốn đánh giá đúng cần xem đồng thời lực đẩy ban đầu, lực duy trì chuyển động, khả năng chịu tải, độ rơ, nhiệt độ và mức độ ổn định khi bánh xe làm việc liên tục.

Bạc đạn tạo điều kiện cho bánh xe quay như thế nào?

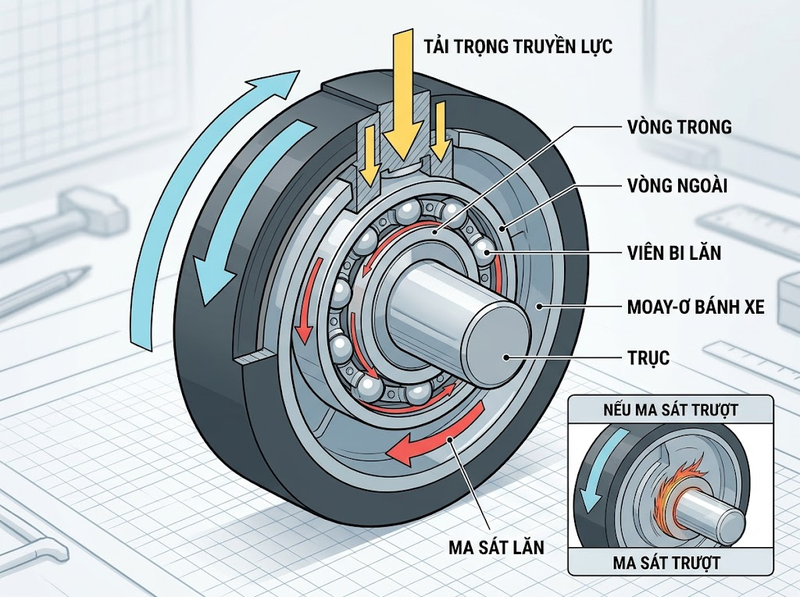

Nếu moay-ơ bánh xe tiếp xúc trực tiếp với trục, hai bề mặt có xu hướng trượt lên nhau. Ma sát trượt này tạo lực cản tương đối lớn, làm mòn trục và lỗ bánh xe, đồng thời khiến chuyển động quay khó ổn định.

Bạc đạn thay thế phần lớn chuyển động trượt bằng chuyển động lăn của bi hoặc con lăn giữa vòng trong và vòng ngoài. Vòng trong thường liên kết với trục, vòng ngoài được giữ trong moay-ơ, còn các phần tử lăn truyền tải giữa hai vòng. Nhờ đó, bánh xe có thể quay quanh trục với mô-men cản thấp hơn.

Về cơ học, bánh xe chỉ bắt đầu tăng tốc khi mô-men do lực đẩy tạo ra lớn hơn tổng mô-men cản:

Mô-men làm quay bánh xe > mô-men cản của bạc đạn mô-men cản lăn của bánh các tổn thất khác

Với bánh xe có bán kính (r), lực tiếp tuyến cần để thắng riêng mô-men cản của bạc đạn có thể biểu diễn gần đúng bằng:

F = M / r

Trong đó, (M) là mô-men cản tại cụm bạc đạn. Công thức cho thấy khi bạc đạn bị bó hoặc ma sát tăng, người vận hành phải tác dụng lực lớn hơn. Bánh xe có đường kính lớn có thể làm giảm phần lực tiếp tuyến tương ứng, nhưng không loại bỏ nguyên nhân gây cản bên trong bạc đạn.

Bạc đạn ảnh hưởng đến độ trơn của bánh xe ra sao?

Độ trơn không chỉ là khả năng quay tự do khi nhấc xe khỏi mặt đất. Trong vận hành, bạc đạn tác động đến ba giai đoạn khác nhau.

Khởi động chuyển động

Khi xe đang đứng yên, người đẩy phải thắng mô-men cản ban đầu của bạc đạn, biến dạng của bánh xe và ma sát tại mặt sàn. Bạc đạn có ma sát thấp giúp bánh xe bắt đầu quay sớm hơn, nhờ đó giảm lực giật ban đầu và hạn chế cảm giác xe bị “ì”.

Nếu vòng bi bị rỉ, khô chất bôi trơn hoặc vòng làm việc bị biến dạng, mô-men khởi động có thể tăng rõ rệt. Người dùng thường cảm nhận hiện tượng này qua việc xe chỉ chuyển động sau khi tác dụng một lực tương đối mạnh.

Duy trì chuyển động

Sau khi xe đã lăn, bạc đạn tiếp tục tạo mô-men cản. Mô-men này càng nhỏ thì bánh xe càng ít tiêu hao năng lượng trong mỗi vòng quay. Xe có thể duy trì tốc độ với lực đẩy thấp hơn, đặc biệt khi di chuyển trên quãng đường dài hoặc phải vận hành liên tục.

Tuy nhiên, lực đẩy tổng thể không chỉ phụ thuộc vào bạc đạn. Độ cứng của vật liệu bánh, đường kính bánh, độ phẳng của sàn, tải trọng và trạng thái của cụm xoay cũng có thể tạo lực cản lớn hơn phần tổn thất tại bạc đạn.

Giữ chuyển động ổn định

Bạc đạn còn có nhiệm vụ dẫn hướng trục quay. Khe hở bên trong phù hợp giúp bánh xe quay đúng tâm, hạn chế đảo ngang và phân bố tải đều trên đường lăn.

Khi bạc đạn bị rơ, bánh xe có thể lắc, rung hoặc mòn không đều. Ngược lại, nếu bạc đạn bị ép quá chặt, khe hở làm việc giảm quá mức, ma sát và nhiệt độ có thể tăng. Vì vậy, “không có độ rơ” không phải lúc nào cũng đồng nghĩa với lắp đặt chính xác.

Khả năng chịu tải của bánh xe phụ thuộc vào bạc đạn như thế nào?

Tải từ xe được truyền qua càng bánh, trục, vòng trong, phần tử lăn, vòng ngoài rồi tới thân bánh xe. Bạc đạn vì thế là một mắt xích trực tiếp trong đường truyền tải.

Mỗi loại bạc đạn thường có hai thông số tải quan trọng:

·         Tải trọng động cơ bản C phản ánh khả năng làm việc khi bạc đạn quay

·         Tải trọng tĩnh cơ bản C0 phản ánh khả năng chống biến dạng dư tại vùng tiếp xúc khi chịu tải đứng yên hoặc tải va đập chậm

Tải trọng cho phép của cả bánh xe không mặc nhiên bằng tải trọng danh nghĩa của bạc đạn. Giới hạn thực tế được quyết định bởi bộ phận yếu nhất trong cụm, có thể là thân bánh, lớp lốp, trục, càng, mối lắp hoặc bạc đạn. Do đó, thay một bạc đạn có chỉ số tải cao hơn chưa chắc làm tăng tải trọng cho phép của toàn bộ bánh xe.

Khi tải tăng, lực tiếp xúc giữa phần tử lăn và đường lăn cũng tăng. Điều này làm tăng biến dạng đàn hồi, ứng suất tiếp xúc và tổn thất ma sát. Nếu tải vượt khả năng làm việc, đường lăn có thể bị lõm, bong tróc hoặc nứt mỏi. Bánh xe khi đó thường quay sượng theo chu kỳ, phát ra tiếng lạo xạo hoặc rung tại một số vị trí nhất định.

Tải va đập khi xe đi qua khe sàn, gờ hoặc vật cản có thể lớn hơn tải tĩnh của xe trong thời gian ngắn. Vì vậy, lựa chọn bạc đạn chỉ theo khối lượng hàng hóa danh nghĩa mà không xét mặt sàn và chế độ vận hành có thể dẫn đến thiếu dự phòng tải.

Những yếu tố nào làm thay đổi hiệu quả của bạc đạn?

Kiểu bạc đạn

Bạc đạn bi rãnh sâu thường có ma sát thấp, kết cấu gọn và phù hợp với chuyển động quay tốc độ vừa hoặc cao. Loại này chịu tải hướng kính tốt và có thể tiếp nhận một mức tải dọc trục nhất định.

Bạc đạn con lăn có vùng tiếp xúc lớn hơn, phù hợp khi cần chịu tải hướng kính cao. Đổi lại, kết cấu, kích thước và mô-men cản có thể khác so với bạc đạn bi.

Bạc lót không sử dụng phần tử lăn. Loại này có cấu tạo đơn giản, chịu bụi và va đập tương đối tốt trong một số điều kiện, nhưng thường tạo ma sát lớn hơn. Vì vậy, nó phù hợp với mục tiêu kỹ thuật khác chứ không phải lúc nào cũng là phương án tối ưu cho xe cần lực đẩy thấp.

Phớt che và chất bôi trơn

Phớt giúp ngăn bụi, nước và tạp chất xâm nhập vào đường lăn. Phớt tiếp xúc thường bảo vệ tốt hơn nhưng có thể tạo thêm ma sát. Nắp chắn không tiếp xúc tạo lực cản thấp hơn, song khả năng ngăn chất bẩn và hơi ẩm phụ thuộc vào môi trường sử dụng.

Chất bôi trơn tạo màng ngăn cách các bề mặt kim loại, giảm mài mòn và hỗ trợ thoát nhiệt. Quá ít mỡ có thể khiến bạc đạn khô và nóng; quá nhiều mỡ cũng có thể làm tăng lực khuấy, nhất là khi bánh quay nhanh. Loại mỡ còn phải phù hợp với nhiệt độ, tốc độ, nước, hóa chất và chu kỳ hoạt động.

Độ chính xác lắp đặt

Vòng trong và vòng ngoài cần được đỡ đúng vị trí, không bị nghiêng hoặc biến dạng. Nếu lực ép lắp truyền qua các viên bi, đường lăn có thể bị tổn thương ngay cả trước khi bánh xe được sử dụng.

Trục quá lớn có thể làm vòng trong giãn và giảm khe hở bên trong. Lỗ moay-ơ quá chặt có thể làm vòng ngoài biến dạng. Ngược lại, mối lắp quá lỏng khiến vòng bạc đạn trượt trong moay-ơ hoặc trên trục, gây mài mòn bề mặt lắp.

Khoảng cách giữa hai bạc đạn cũng phải phù hợp. Siết đai ốc trục quá mạnh khi không có ống đệm đúng kích thước có thể ép hai vòng trong vào nhau, làm bạc đạn bị bó. Đây là nguyên nhân phổ biến khiến bánh xe mới lắp vẫn quay nặng.

Điều kiện môi trường

Bụi mịn, sợi vải, cát, nước và hóa chất có thể phá hỏng chất bôi trơn hoặc tạo vết xước trên đường lăn. Trong môi trường ẩm, ăn mòn làm bề mặt đường lăn mất độ nhẵn và tăng mô-men cản.

Nhiệt độ cao làm thay đổi độ nhớt của mỡ, độ cứng của phớt và khe hở làm việc. Nhiệt độ thấp có thể khiến chất bôi trơn đặc hơn, làm lực khởi động tăng. Vì thế, cùng một bạc đạn có thể cho cảm giác quay khác nhau khi điều kiện vận hành thay đổi.

Vì sao bánh xe có bạc đạn vẫn có thể quay nặng?

Bạc đạn chỉ giảm ma sát trong mối liên kết giữa bánh xe và trục. Nếu lực cản nằm ở bộ phận khác, thay bạc đạn chưa chắc giải quyết được vấn đề.

Một số nguyên nhân thường gặp gồm:

·         Trục bị cong khiến hai bạc đạn không đồng tâm

·         Đai ốc trục siết quá chặt làm vòng trong bị ép

·         Ống đệm giữa hai bạc đạn thiếu hoặc sai chiều dài

·         Phớt tiếp xúc bị ép lệch

·         Bạc đạn nhiễm bụi, nước hoặc chất tẩy rửa

·         Lốp bánh quá mềm hoặc bị biến dạng mạnh dưới tải

·         Mặt sàn gồ ghề làm tăng lực cản lăn

·         Cụm xoay của càng bánh bị bó dù bạc đạn trong bánh vẫn tốt

·         Tải phân bố không đều giữa các bánh

·         Bánh xe hoặc moay-ơ bị lệch tâm

Do đó, kiểm tra bánh xe khi không tải chỉ là bước sàng lọc ban đầu. Một bạc đạn có thể quay nhẹ trong trạng thái treo nhưng trở nên sượng khi chịu tải do đường lăn hư hỏng, khe hở không phù hợp hoặc kết cấu bị lệch.

Cách đánh giá tình trạng bạc đạn bánh xe đẩy

Nên đánh giá trong cả trạng thái không tải và có tải. Trước hết, nhấc bánh khỏi mặt sàn rồi quay bằng tay. Chuyển động cần liên tục, không có điểm khựng lặp lại, tiếng lạo xạo hoặc độ rơ bất thường.

Tiếp theo, đặt xe xuống và tăng tải trong giới hạn cho phép. Đẩy xe trên cùng một mặt sàn để so sánh lực khởi động, lực duy trì và khả năng giữ hướng. Nếu một bánh có nhiệt độ cao hơn rõ rệt, tạo tiếng ồn hoặc làm xe lệch hướng, cần kiểm tra bạc đạn, trục và mối lắp của bánh đó.

Khi kiểm tra, nên phân biệt ba dạng lực cản:

1.    Lực cản trong bạc đạn bánh xe, thường liên quan đến đường lăn, phớt, mỡ và độ đồng tâm

2.    Lực cản lăn tại mặt tiếp xúc, phụ thuộc vào vật liệu bánh, đường kính, tải và mặt sàn

3.    Lực cản của cụm xoay, ảnh hưởng đến khả năng đổi hướng của bánh xe xoay

Việc tách đúng nguồn lực cản giúp tránh thay bạc đạn khi nguyên nhân thực tế nằm ở lốp bánh hoặc cụm càng xoay.

Cách lựa chọn bạc đạn phù hợp với bánh xe đẩy

Trước tiên, cần xác định tải thực tế tác dụng lên từng bánh thay vì chỉ chia đều tổng khối lượng cho số lượng bánh. Sàn không phẳng, khung xe biến dạng hoặc hàng hóa đặt lệch có thể khiến một số bánh chịu tải lớn hơn các bánh còn lại.

Sau đó, đối chiếu tải với thông số tải động và tải tĩnh của bạc đạn, đồng thời kiểm tra giới hạn tải của thân bánh, trục và càng. Cần có dự phòng lớn hơn khi xe thường xuyên qua gờ, chịu rung, đổi hướng liên tục hoặc hoạt động theo chu kỳ dài.

Các tiêu chí lựa chọn chính gồm:

·         Khả năng chịu tải hướng kính và tải dọc trục

·         Đường kính trục và kích thước lỗ moay-ơ

·         Tốc độ quay tương ứng với đường kính bánh và tốc độ di chuyển

·         Mức độ kín cần thiết trước bụi và nước

·         Nhiệt độ và hóa chất trong môi trường vận hành

·         Yêu cầu về lực khởi động và lực đẩy duy trì

·         Khả năng bảo trì hoặc nhu cầu sử dụng loại bôi trơn suốt vòng đời

·         Độ chính xác của trục, moay-ơ và ống đệm

Không nên chọn bạc đạn chỉ vì bánh quay lâu khi thử bằng tay. Với xe đẩy, khả năng giữ chuyển động ổn định dưới tải, chống nhiễm bẩn và duy trì độ đồng tâm thường quan trọng hơn thời gian quay tự do khi không tải.

Khi nào bạc đạn cần được bảo dưỡng hoặc thay thế?

Bạc đạn nên được kiểm tra khi bánh xe xuất hiện tiếng rít, tiếng lạo xạo, điểm khựng, độ rơ tăng, nhiệt độ bất thường hoặc lực đẩy lớn hơn trước. Vết gỉ, mỡ đổi màu, phớt rách và vòng bạc đạn trượt trong moay-ơ cũng là dấu hiệu cần xử lý.

Bôi thêm mỡ chỉ phù hợp với bạc đạn có thiết kế cho phép tái bôi trơn và chưa bị hư hỏng đường lăn. Việc bổ sung chất bôi trơn không thể phục hồi bề mặt đã bong tróc, lõm hoặc ăn mòn.

Nếu bạc đạn kín đã phát tiếng ồn, quay sượng hoặc có độ rơ đáng kể, thay mới thường đáng tin cậy hơn so với tháo phớt để vệ sinh. Khi thay, cần kiểm tra đồng thời trục, lỗ lắp, ống đệm và đai ốc; lắp bạc đạn mới vào một kết cấu đã lệch hoặc mòn sẽ khiến hư hỏng tái diễn.

Bạc đạn ảnh hưởng trực tiếp đến mô-men cản, độ đồng tâm và khả năng truyền tải của bánh xe đẩy. Bạc đạn phù hợp giúp bánh xe khởi động nhẹ, duy trì chuyển động ổn định và chịu tải trong giới hạn thiết kế. Tuy nhiên, độ trơn của xe còn phụ thuộc vào lốp bánh, đường kính, mặt sàn, cụm xoay và cách phân bố tải. Vì vậy, cần đánh giá bạc đạn dưới tải thực tế, lựa chọn theo thông số kỹ thuật của toàn bộ cụm bánh và khắc phục đồng thời các sai lệch về trục, mối lắp cũng như bôi trơn.
