Tải trọng ảnh hưởng thế nào đến độ bền bánh xe đẩy?

Vì vậy, tuổi thọ bánh xe không phụ thuộc riêng vào tổng khối lượng hàng. Yếu tố quyết định là tải thực tế mà từng bánh phải chịu trong điều kiện vận hành, bao gồm phân bố tải, độ phẳng của sàn, tốc độ di chuyển, tần suất sử dụng, kích thước chướng ngại và tải va đập.

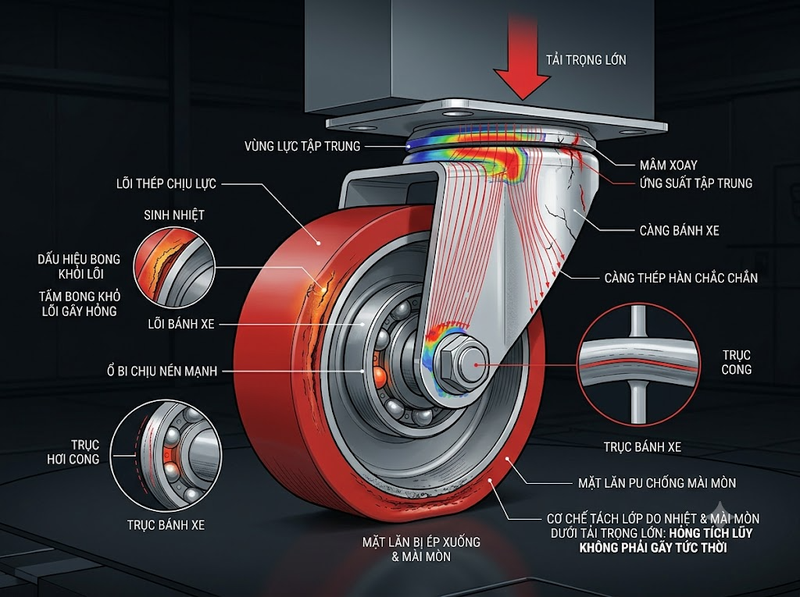

Tải trọng làm giảm tuổi thọ bánh xe theo cơ chế nào?

Tải trọng ảnh hưởng đồng thời đến nhiều bộ phận của bánh xe đẩy. Hư hỏng thường không xảy ra ngay lập tức mà tích lũy qua mỗi chu kỳ đứng tải, khởi động, quay hướng, vượt khe sàn và dừng xe.

Biến dạng và mài mòn mặt lăn

Khi tải tăng, diện tích tiếp xúc giữa bánh xe và mặt sàn thường lớn hơn. Vật liệu mặt lăn bị nén mạnh, sinh nhiệt và chịu ứng suất lặp lại trong mỗi vòng quay.

Với bánh cao su, polyurethane hoặc vật liệu đàn hồi, tải quá lớn có thể gây:

·         Lún và biến dạng mặt bánh

·         Sinh nhiệt nội tại do vật liệu liên tục bị nén rồi phục hồi

·         Bong tách lớp polyurethane khỏi lõi bánh

·         Nứt, rách hoặc mẻ mặt lăn

·         Xuất hiện điểm bẹt khi xe đỗ lâu

Với bánh gang, thép hoặc nylon cứng, biến dạng mặt lăn thường nhỏ hơn, nhưng tải lớn lại truyền nhiều xung lực hơn sang ổ bi, càng bánh, khung xe và mặt sàn.

Tăng tải lên ổ bi và trục bánh

Ổ bi phải tiếp nhận cả tải hướng kính do trọng lượng xe và tải bổ sung phát sinh khi bánh quay, đổi hướng hoặc va vào vật cản. Khi tải vượt khả năng làm việc, màng bôi trơn có thể bị phá vỡ, làm tăng tiếp xúc kim loại, ma sát và nhiệt.

Hậu quả thường gặp gồm:

·         Ổ bi quay nặng hoặc phát tiếng ồn

·         Rỗ bề mặt bi và rãnh lăn

·         Tăng độ rơ của bánh

·         Kẹt ổ bi

·         Mòn trục hoặc bạc lót không đều

Một bánh vẫn có thể “chịu được” tải khi đứng yên nhưng nhanh hỏng khi lăn nếu tải động vượt mức thiết kế. Vì vậy, tải trọng tĩnh không thể thay thế cho tải trọng động khi lựa chọn bánh xe dùng để di chuyển.

Tăng ứng suất lên càng và mâm xoay

Tải trọng không chỉ tác động lên bánh. Nó còn tạo mô-men uốn lên trục, càng bánh, tấm đế và cụm vòng bi xoay.

Khi xe đổi hướng, đặc biệt với bánh xoay lệch tâm, lực đẩy tạo ra mô-men làm càng tự xoay theo hướng chuyển động. Tải càng lớn, lực cần để đổi hướng càng cao. Nếu kết cấu không đủ cứng, càng có thể bị xòe, trục cong, tấm đế biến dạng hoặc vòng bi mâm xoay xuất hiện độ rơ.

Tuổi thọ giảm mạnh khi tải vượt định mức

Tải trọng định mức là mức tải mà bánh hoặc cụm bánh đã được đánh giá trong những điều kiện thử xác định. Nó không đồng nghĩa với mức tải phá hủy và cũng không bảo đảm tuổi thọ như nhau trong mọi môi trường.

Theo hướng dẫn kỹ thuật của Blickle, tải trọng động của bánh xe và bánh xe đẩy được xác định trên băng thử quay theo các tiêu chuẩn DIN EN 12527–12533, tương ứng với ISO 22878–22884. Đối với bánh dùng cho thiết bị vận chuyển, một số phép thử áp dụng tốc độ 4 km/h, nhiệt độ khoảng 15–28°C, mặt sàn cứng nằm ngang và số vòng thử xác định.

Điều này có nghĩa là tải định mức chỉ có giá trị đầy đủ khi điều kiện thực tế tương đối gần điều kiện thử. Nếu xe chạy nhanh hơn, sàn xấu hơn, nhiệt độ cao hơn hoặc thường xuyên chịu va đập, tuổi thọ có thể giảm dù tải danh nghĩa chưa vượt thông số trong catalogue.

Làm việc dưới tải định mức

Khi tải thực tế thấp hơn đáng kể tải định mức, vật liệu mặt bánh ít biến dạng hơn, ổ bi sinh ít nhiệt hơn và càng bánh chịu ứng suất thấp hơn. Đây thường là vùng vận hành có độ ổn định và tuổi thọ tốt nhất.

Tuy nhiên, chọn bánh có tải trọng càng lớn không phải lúc nào cũng tối ưu. Bánh tải nặng thường có mặt lăn cứng hơn, kết cấu lớn hơn và lực khởi động cao hơn. Nếu chọn quá dư tải, xe có thể khó đẩy, truyền rung mạnh và làm hỏng hàng hóa hoặc mặt sàn.

Làm việc gần tải định mức

Bánh có thể hoạt động đúng chức năng ở mức tải định mức, nhưng biên dự phòng cho các tình huống bất lợi sẽ rất nhỏ. Chỉ một điểm gồ, khe sàn hoặc phân bố hàng lệch cũng có thể làm tải tức thời trên một bánh vượt mức thiết kế.

Nếu xe thường xuyên vận hành gần tải tối đa, cần kiểm soát chặt:

·         Độ phẳng của sàn

·         Tốc độ di chuyển

·         Khoảng cách và thời gian vận hành

·         Nhiệt độ môi trường

·         Tình trạng ổ bi

·         Độ đồng đều của tải

·         Chiều cao vật cản

Làm việc quá tải

Quá tải làm tăng nhanh biến dạng, nhiệt và ứng suất mỏi. Bánh có thể không gãy ngay nhưng tuổi thọ sẽ giảm do hư hỏng tích lũy.

Các dấu hiệu quá tải thường xuất hiện dưới dạng:

·         Mặt bánh bẹt hoặc phình

·         Polyurethane bong khỏi lõi

·         Bánh quay nặng sau thời gian ngắn

·         Ổ bi nóng và có tiếng kêu

·         Trục bánh cong

·         Càng bị xòe hoặc lệch

·         Xe tự lệch hướng

·         Lực đẩy tăng rõ rệt

Không có một tỷ lệ cố định cho phép kết luận tải tăng 10% thì tuổi thọ giảm bao nhiêu phần trăm. Mức suy giảm phụ thuộc vào vật liệu, đường kính bánh, loại ổ bi, tốc độ, chu kỳ vận hành và điều kiện sàn. Tuy nhiên, nguyên tắc kỹ thuật vẫn nhất quán: quá tải làm ứng suất và nhiệt tăng, từ đó thúc đẩy mài mòn, biến dạng và mỏi vật liệu.

Tổng tải không được chia đều cho tất cả bánh

Một sai lầm phổ biến là lấy tổng trọng lượng xe chia đều cho bốn bánh. Cách tính này chỉ đúng khi khung xe tuyệt đối cứng, tải được đặt đúng tâm và cả bốn bánh cùng tiếp xúc hoàn toàn với mặt sàn.

Trong thực tế, sàn không phẳng, khung có thể võng và hàng hóa thường không phân bố hoàn toàn đồng đều. Có thời điểm một bánh mất tiếp xúc hoặc chịu tải rất nhỏ, khiến ba bánh còn lại phải gánh gần như toàn bộ trọng lượng.

Với xe bốn bánh, phương pháp thận trọng thường dùng là:

Tải yêu cầu trên mỗi bánh = Tổng trọng lượng vận hành ÷ 3

Trong đó, tổng trọng lượng vận hành bao gồm:

Khối lượng xe không tải Khối lượng hàng lớn nhất Phụ kiện gắn trên xe

TENTE và một số nhà cung cấp bánh xe sử dụng cách chia tổng tải cho ba bánh nhằm dự phòng tình trạng một bánh không tiếp xúc đầy đủ với sàn.

Ví dụ, một xe đẩy nặng 120 kg và chở tối đa 480 kg có tổng tải vận hành:

120 480 = 600 kg

Nếu xe sử dụng bốn bánh, tải cơ sở cần tính cho mỗi bánh là:

600 ÷ 3 = 200 kg/bánh

Như vậy, không nên chọn bánh chỉ chịu 150 kg dựa trên phép chia 600 ÷ 4. Mức 200 kg cũng mới chỉ là yêu cầu cơ sở, chưa phản ánh đầy đủ tải va đập, tốc độ cao hoặc sàn xấu.

Tải động và tải va đập nguy hiểm hơn tải đứng yên

Hai xe có cùng tổng khối lượng nhưng tuổi thọ bánh có thể rất khác nhau. Xe chỉ đứng cố định phần lớn thời gian tạo tải tĩnh, còn xe di chuyển liên tục tạo tải động và hàng nghìn chu kỳ ứng suất.

Tải tĩnh

Tải tĩnh là tải tác động khi bánh không lăn. Hư hỏng điển hình là biến dạng lâu dài hoặc tạo điểm bẹt trên mặt bánh.

Blickle cho biết khả năng chịu tải tĩnh được đánh giá riêng theo ISO 22878, trong đó mức biến dạng của mặt lăn sau một khoảng thời gian là một tiêu chí quan trọng.

Tải tĩnh cao đặc biệt bất lợi với bánh cao su mềm và một số loại polyurethane khi xe đỗ lâu ở cùng một vị trí.

Tải động

Tải động xuất hiện khi bánh lăn. Ngoài trọng lượng, bánh còn chịu ma sát lăn, lực ngang khi quay hướng, dao động của khung và lực tăng tốc hoặc phanh.

Bánh xe dùng để vận chuyển phải được lựa chọn theo tải trọng động, không chỉ theo khả năng chịu tải khi đứng yên. Một bánh chịu được tải lớn trong trạng thái tĩnh vẫn có thể quá tải nhiệt hoặc quá tải ổ bi khi vận hành liên tục.

Tải va đập

Khi bánh đập vào khe sàn, gờ cửa hoặc vật cản, tải tức thời có thể lớn hơn nhiều so với tải tĩnh. Mức va đập phụ thuộc vào:

·         Khối lượng xe

·         Tốc độ di chuyển

·         Đường kính bánh

·         Độ cứng mặt lăn

·         Chiều cao vật cản

·         Khả năng biến dạng của bánh

·         Độ cứng của khung xe

Tiêu chuẩn thử bánh xe công nghiệp cũng phân biệt chiều cao vật cản theo độ cứng mặt lăn. Trong điều kiện thử được Blickle công bố, vật cản có thể tương ứng khoảng 5% đường kính bánh đối với mặt lăn mềm dưới 90 Shore A và khoảng 2,5% đối với mặt lăn cứng từ 90 Shore A trở lên.

Bánh đường kính lớn vượt vật cản với góc tiếp cận nhỏ hơn, nhờ đó thường giảm lực va đập và tải tác dụng lên ổ bi. Đây là lý do cùng một tải trọng, bánh lớn thường bền hơn bánh nhỏ trên mặt sàn có khe hoặc gờ.

Những điều kiện khiến tải trọng thực tế tăng cao

Tải trọng ghi trên cân chưa phản ánh toàn bộ ứng suất mà bánh phải chịu. Trong quá trình vận hành, nhiều yếu tố có thể làm tải trên một bánh tăng cục bộ hoặc tăng theo thời gian.

Hàng hóa đặt lệch tâm

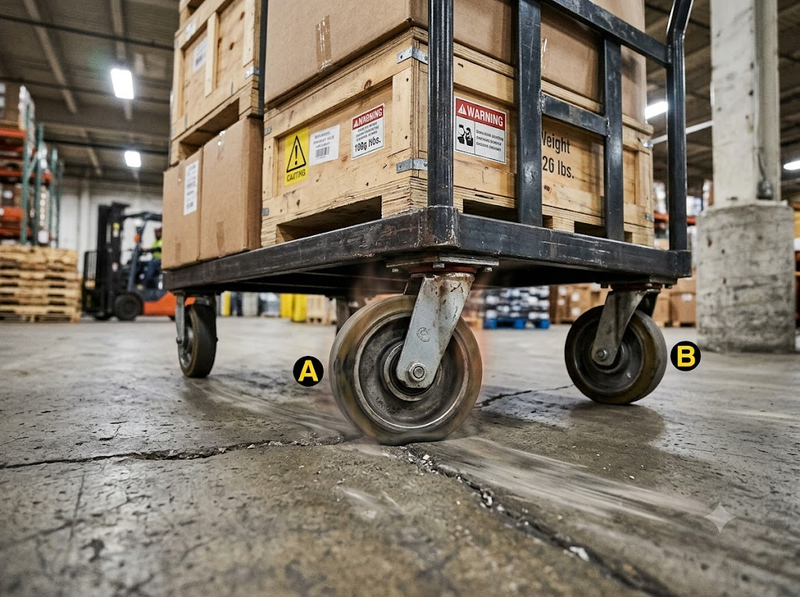

Nếu hàng tập trung về một phía, hai bánh gần hàng có thể chịu phần lớn tải. Tổng tải của xe vẫn nằm trong giới hạn nhưng từng bánh đã bị quá tải.

Với xe dài hoặc chở thiết bị có trọng tâm cao, tải còn thay đổi khi tăng tốc, phanh hoặc đổi hướng. Trọng tâm càng cao, sự chuyển tải giữa các bánh càng rõ.

Sàn không bằng phẳng

Trên sàn gồ ghề, tải liên tục chuyển từ bánh này sang bánh khác. Một bánh có thể chịu tải cao trong khoảng thời gian ngắn khi vượt gờ, còn bánh đối diện bị giảm tiếp xúc.

Các thông số tải trong catalogue thường dựa trên điều kiện tiêu chuẩn như mặt sàn tương đối bằng phẳng, tốc độ đi bộ và tải phân bố đều. Nhà sản xuất Schwalb lưu ý cần sử dụng hệ số an toàn khi điều kiện thực tế khác với các điều kiện chuẩn này, gồm sàn phẳng, tốc độ khoảng 4 km/h, chuyển động thẳng và nhiệt độ 15–28°C.

Tốc độ và quãng đường vận hành

Tải giống nhau nhưng bánh chạy nhanh hoặc liên tục sẽ sinh nhiều nhiệt hơn. Nhiệt tích tụ làm vật liệu đàn hồi mềm đi, tăng tổn hao năng lượng và có thể làm suy yếu liên kết giữa mặt lăn với lõi bánh.

Tốc độ cao còn làm lực va đập tăng mạnh khi bánh gặp vật cản. Vì vậy, tải định mức dành cho xe đẩy tay không nên được áp dụng trực tiếp cho xe kéo cơ giới nếu nhà sản xuất không xác nhận.

Khởi động, dừng và quay hướng thường xuyên

Mỗi lần khởi động, người vận hành phải thắng lực cản lăn và lực cản xoay. Khi bánh xoay chưa thẳng theo hướng chuyển động, mặt bánh chịu thêm ma sát ngang.

Trong không gian hẹp, xe phải đổi hướng liên tục nên cụm mâm xoay, càng và mặt lăn có thể xuống cấp nhanh hơn xe di chuyển thẳng, dù tổng tải và quãng đường bằng nhau.

Nhiệt độ và hóa chất

Nhiệt độ cao có thể làm giảm độ cứng hoặc khả năng chịu tải của một số vật liệu polymer. Nhiệt độ thấp có thể làm cao su hoặc nhựa trở nên cứng và giòn hơn. Dầu, dung môi, axit hoặc chất tẩy cũng có thể làm mặt bánh trương nở, nứt hoặc mất liên kết.

Do đó, tải định mức ở nhiệt độ phòng không tự động bảo đảm cùng tuổi thọ trong môi trường lò sấy, kho lạnh hoặc khu vực có hóa chất.

Cách chọn tải trọng để kéo dài tuổi thọ bánh xe đẩy

Mục tiêu không phải chọn bánh vừa đủ để không gãy, mà là chọn cụm bánh có khả năng vận hành ổn định trong suốt chu kỳ sử dụng dự kiến.

Bước 1: Tính tổng trọng lượng vận hành lớn nhất

Cộng đầy đủ:

·         Khối lượng khung xe

·         Khối lượng hàng tối đa

·         Khối lượng thùng chứa

·         Pin, động cơ hoặc phụ kiện

·         Các tải bổ sung có thể xuất hiện khi sử dụng

Không nên dùng khối lượng trung bình nếu đôi lúc xe phải chở tải cao hơn.

Bước 2: Xác định số bánh thực sự chịu tải

Với xe bốn bánh trên sàn thông thường, nên tính theo ba bánh chịu tải. Với hệ thống nhiều bánh hơn, cần xem xét độ cứng khung, cao độ lắp đặt và khả năng tất cả bánh tiếp xúc đồng thời.

Việc lắp thêm bánh không luôn làm tổng tải được chia đều. Nếu khung không đủ cứng hoặc bánh có sai lệch chiều cao, một số bánh có thể gần như không chịu tải.

Bước 3: Áp dụng hệ số an toàn phù hợp

Có thể biểu diễn tải yêu cầu bằng công thức:

Tải định mức tối thiểu mỗi bánh = Tổng trọng lượng vận hành × Hệ số điều kiện ÷ Số bánh chịu tải

Hệ số điều kiện phải phản ánh mức độ khác biệt giữa môi trường thực tế và điều kiện thử của nhà sản xuất. Hệ số cần tăng khi có:

·         Sàn xấu hoặc nhiều khe

·         Tải phân bố không đều

·         Va đập thường xuyên

·         Xe được kéo bằng động cơ

·         Tốc độ cao

·         Chu kỳ vận hành dài

·         Nhiệt độ bất lợi

·         Yêu cầu an toàn cao

Một số hướng dẫn thương mại sử dụng hệ số khoảng 1,25–1,5 cho điều kiện vận hành có sai lệch hoặc phân bố tải không đều. Tuy nhiên, đây không phải giá trị phổ quát; thông số cuối cùng phải dựa trên hướng dẫn của nhà sản xuất và điều kiện sử dụng cụ thể.

Với ví dụ xe có tổng tải 600 kg, giả sử áp dụng hệ số điều kiện 1,25 và tính ba bánh chịu tải:

600 × 1,25 ÷ 3 = 250 kg/bánh

Khi đó, nên chọn loại có tải trọng động định mức tối thiểu 250 kg mỗi bánh, sau đó làm tròn lên cấp tải tiêu chuẩn gần nhất của nhà sản xuất.

Bước 4: Kiểm tra điều kiện của tải định mức

Trước khi lựa chọn, cần xác minh:

·         Tải trọng công bố là tải tĩnh hay tải động

·         Tải áp dụng cho riêng bánh hay toàn bộ cụm càng

·         Tốc độ thử

·         Loại sàn thử

·         Nhiệt độ thử

·         Chu kỳ hoặc quãng đường thử

·         Giới hạn khi kéo bằng động cơ

·         Yêu cầu bảo trì và bôi trơn

Tải trọng của cụm bánh phải được xác định theo bộ phận có khả năng chịu tải thấp nhất. Bánh có mặt lăn chịu tải cao nhưng càng, trục hoặc ổ bi có tải thấp hơn vẫn phải được giới hạn theo bộ phận yếu nhất.

Bước 5: Chọn đường kính và vật liệu phù hợp

Khi tải lớn, tăng đường kính bánh thường giúp giảm lực đẩy, giảm góc va chạm với chướng ngại và hạn chế tải xung lên ổ bi.

Vật liệu mặt lăn phải cân bằng giữa:

·         Khả năng chịu tải

·         Lực cản lăn

·         Khả năng hấp thụ rung

·         Độ ồn

·         Khả năng bảo vệ sàn

·         Khả năng chịu nhiệt và hóa chất

Bánh cứng thường lăn nhẹ và chịu tải tốt trên sàn phẳng, nhưng truyền rung và xung lực lớn. Bánh mềm giảm ồn và hấp thụ va đập tốt hơn, nhưng biến dạng nhiều và có thể sinh nhiệt cao dưới tải nặng.

Dấu hiệu cho thấy tải trọng đang rút ngắn tuổi thọ bánh

Việc kiểm tra định kỳ giúp phát hiện quá tải trước khi bánh hỏng hoàn toàn. Cần chú ý khi xuất hiện một hoặc nhiều dấu hiệu sau:

·         Lực đẩy tăng dù mặt sàn không thay đổi

·         Bánh không tự xoay đúng hướng

·         Mặt bánh mòn lệch

·         Bánh xuất hiện điểm bẹt sau khi đỗ

·         Polyurethane nứt, phồng hoặc bong khỏi lõi

·         Ổ bi phát tiếng rít, lạo xạo hoặc nóng

·         Trục có độ rơ lớn

·         Càng bánh xòe hoặc biến dạng

·         Bu lông tấm đế thường xuyên bị lỏng

·         Khung xe nghiêng về một phía

·         Một số bánh mòn nhanh hơn rõ rệt

Mòn không đều giữa các bánh thường cho thấy tải phân bố sai, sai lệch chiều cao lắp đặt, khung bị xoắn hoặc sàn khiến một số bánh chịu tải lớn hơn thiết kế.

Khi phát hiện dấu hiệu quá tải, chỉ thay riêng bánh đã hỏng có thể không giải quyết được nguyên nhân. Cần kiểm tra lại tổng tải, vị trí trọng tâm, số bánh thực sự tiếp xúc, điều kiện sàn và tải định mức của toàn bộ cụm.

Tải trọng ảnh hưởng trực tiếp đến tuổi thọ bánh xe đẩy thông qua biến dạng mặt lăn, nhiệt, ma sát, tải ổ bi, ứng suất mỏi và lực va đập. Bánh càng phải làm việc gần hoặc vượt tải định mức, biên an toàn càng nhỏ và tốc độ xuống cấp càng nhanh.

Để kéo dài tuổi thọ, không nên lấy tổng tải chia đơn giản cho tổng số bánh. Cần tính cả khối lượng xe, tải hàng lớn nhất, khả năng chỉ ba trong bốn bánh chịu tải, điều kiện sàn, tốc độ và tải va đập. Tải định mức cuối cùng phải là tải động của toàn bộ cụm bánh và có mức dự phòng phù hợp với môi trường vận hành.
