Cơ chế giảm rung và hấp thụ chấn động của bánh xe cao su

Cơ chế giảm rung của bánh xe cao su vì thế không chỉ đến từ việc cao su “mềm”. Nó là kết quả của ba hiện tượng phối hợp:

·         Biến dạng đàn hồi giúp bánh ôm theo biên dạng bề mặt

·         Tính nhớt đàn hồi làm một phần năng lượng rung bị tiêu tán

·         Độ mềm tiếp xúc kéo dài thời gian truyền xung lực, nhờ đó giảm đỉnh lực tác động lên xe và hàng hóa

Cao su kỹ thuật hoạt động như một lớp trung gian giữa mặt sàn và kết cấu kim loại của bánh xe. Tuy nhiên, khả năng giảm rung không phải lúc nào cũng tăng khi cao su mềm hơn. Vật liệu quá mềm có thể biến dạng lớn, tăng lực cản lăn, phát nhiệt và làm xe khó điều khiển. Thiết kế hiệu quả phải cân bằng giữa độ êm, khả năng chịu tải và tổn hao năng lượng khi lăn.

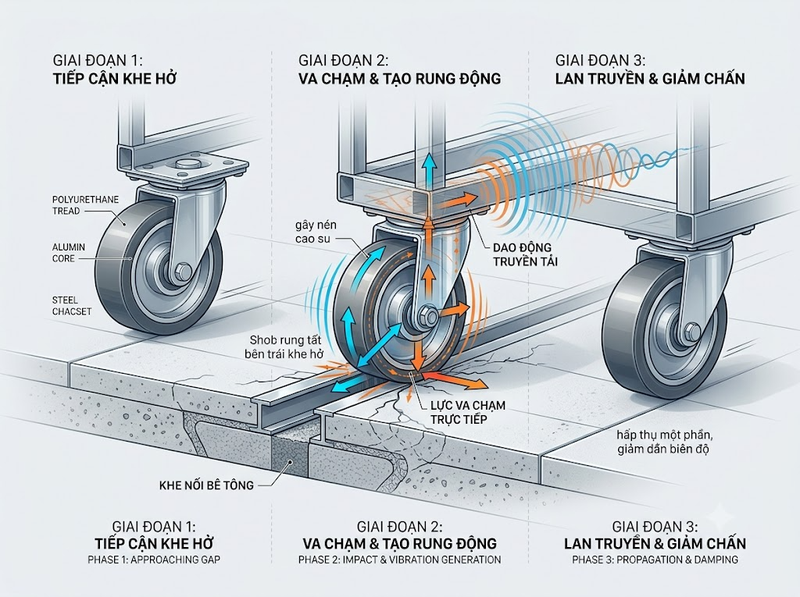

Rung động hình thành như thế nào khi bánh xe lăn trên mặt sàn?

Rung xuất hiện khi bề mặt tiếp xúc tạo ra lực thay đổi theo thời gian. Trên nền phẳng lý tưởng, tải trọng tác dụng lên bánh tương đối ổn định. Trên sàn thực tế, bánh thường gặp các bất liên tục như:

·         Mối nối giữa hai tấm nền

·         Khe gạch hoặc rãnh thoát nước

·         Hạt cứng, mảnh vụn và vật cản nhỏ

·         Vết lõm, gờ nổi hoặc độ nhám bề mặt

·         Sai lệch hình học của chính bánh xe

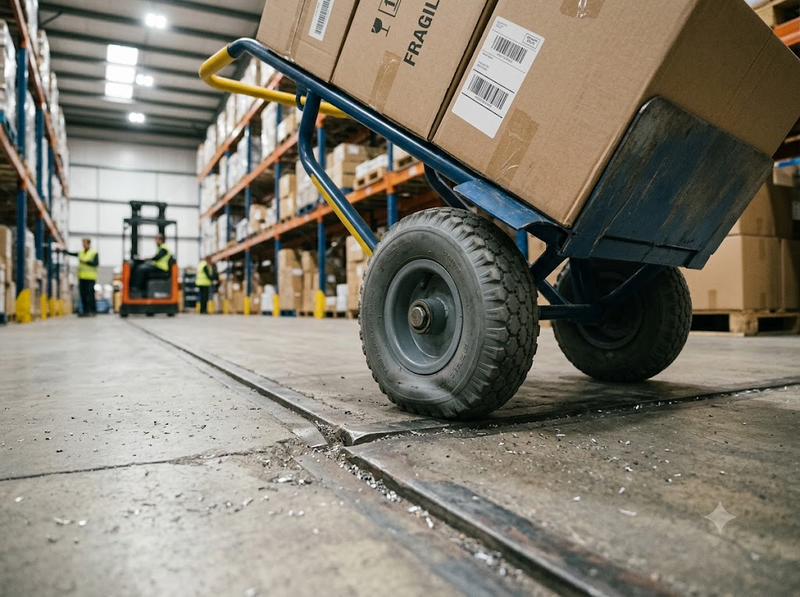

Khi bánh cứng đi qua một gờ nhỏ, độ cao của tâm bánh thay đổi nhanh. Gia tốc theo phương thẳng đứng tăng lên, tạo ra một xung lực truyền qua moay-ơ, càng bánh, khung xe và cuối cùng đến hàng hóa.

Mức độ rung không chỉ phụ thuộc vào chiều cao vật cản. Nó còn chịu ảnh hưởng của tốc độ di chuyển, đường kính bánh, tổng tải, độ cứng của khung và khả năng giảm chấn của toàn hệ thống. Cùng một khe sàn, bánh nhỏ thường phải thay đổi góc tiếp cận nhanh hơn bánh lớn nên dễ tạo xung lực mạnh hơn.

Từ góc nhìn động lực học, xe đẩy và bánh xe có thể được xem như một hệ gồm khối lượng, phần tử đàn hồi và phần tử giảm chấn. Lớp cao su vừa tạo độ đàn hồi, vừa cung cấp khả năng tiêu tán năng lượng. Nhờ đó, dao động truyền lên khung xe thường thấp hơn so với bánh làm hoàn toàn bằng vật liệu cứng trong cùng điều kiện hình học và tải trọng.

Cao su giảm đỉnh va đập bằng cách biến dạng tại vùng tiếp xúc

Khi bánh cao su chịu tải, phần vật liệu tiếp xúc với sàn bị ép dẹt và tạo thành một vùng tiếp xúc thay vì chỉ chạm tại một điểm gần như lý tưởng. Khi bánh gặp gờ, lớp cao su tiếp tục biến dạng để thích nghi một phần với hình dạng vật cản.

Sự biến dạng này tạo ra hai tác dụng quan trọng.

Thứ nhất, nó phân bố lực trên diện tích lớn hơn. Áp suất cục bộ và mức tập trung ứng suất tại vị trí va chạm vì thế được giảm bớt.

Thứ hai, nó kéo dài thời gian truyền động lượng. Với cùng một mức thay đổi động lượng, lực cực đại có xu hướng thấp hơn khi quá trình va chạm diễn ra trong thời gian dài hơn. Vì vậy, người vận hành thường cảm nhận bánh cao su đi qua khe sàn “êm” hơn bánh kim loại hoặc bánh nhựa cứng.

Có thể hình dung sự khác biệt bằng một phép so sánh đơn giản: một vật rơi xuống bề mặt cứng dừng lại gần như tức thời, còn khi rơi xuống lớp đệm đàn hồi, thời gian giảm tốc dài hơn. Bánh cao su tạo ra hiệu ứng tương tự tại vùng tiếp xúc, dù chuyển động thực tế phức tạp hơn vì bánh đồng thời chịu nén, lăn và biến dạng tuần hoàn.

Hiệu quả này phụ thuộc mạnh vào độ dày lớp cao su. Nếu lớp cao su quá mỏng và lõi cứng nằm gần mặt lăn, khả năng biến dạng bị giới hạn. Ngược lại, lớp cao su dày hơn thường tạo hành trình biến dạng lớn hơn nhưng cũng có thể làm tăng độ võng, lực cản lăn và nhiệt phát sinh.

Tính nhớt đàn hồi biến một phần năng lượng rung thành nhiệt

Cao su không phải vật liệu đàn hồi lý tưởng. Nó có tính nhớt đàn hồi, nghĩa là phản ứng của vật liệu bao gồm cả thành phần đàn hồi và thành phần tiêu tán năng lượng.

Thành phần đàn hồi tạm thời lưu trữ năng lượng khi cao su bị nén, sau đó giải phóng năng lượng khi vật liệu phục hồi. Thành phần nhớt làm quá trình phục hồi bị trễ so với lực tác dụng. Vì có độ trễ này, cao su không hoàn trả toàn bộ năng lượng đã nhận trong mỗi chu kỳ biến dạng.

Nếu biểu diễn lực và biến dạng trên cùng một chu kỳ tải, đường nén và đường phục hồi không trùng nhau mà tạo thành một vòng trễ. Diện tích bên trong vòng trễ thể hiện phần năng lượng bị tiêu tán, chủ yếu dưới dạng nhiệt.

Đây là cơ chế giảm chấn nội tại quan trọng nhất của cao su kỹ thuật:

1.    Mặt sàn làm lớp cao su biến dạng

2.    Một phần năng lượng được lưu trữ tạm thời

3.    Chuyển động của các chuỗi polymer tạo ra ma sát nội tại

4.    Một phần năng lượng cơ học chuyển thành nhiệt

5.    Phần năng lượng còn lại mới được hoàn trả cho hệ bánh xe

Các đặc tính này thường được mô tả bằng mô đun lưu trữ, mô đun tổn hao và hệ số tổn hao tan δ. Mô đun lưu trữ phản ánh thành phần đàn hồi, còn mô đun tổn hao phản ánh khả năng tiêu tán năng lượng. ISO 6721-4 mô tả phương pháp xác định các thành phần của mô đun phức và hệ số tổn hao của polymer theo tần số; ISO 18437 cũng đề cập việc xác định đặc tính cơ học động của vật liệu đàn hồi dùng trong các hệ rung và va đập.

Vì cao su tiêu tán một phần năng lượng trong mỗi lần biến dạng, biên độ dao động truyền từ bánh lên khung xe có thể giảm dần thay vì tiếp tục duy trì như trong một hệ gần như không có giảm chấn. Các nghiên cứu về vật liệu nhớt đàn hồi cũng cho thấy đặc tính giảm chấn thay đổi theo tần số, biên độ và nhiệt độ tải.

Độ cứng cao su ảnh hưởng thế nào đến khả năng giảm rung?

Độ cứng quyết định mức biến dạng của lớp cao su dưới một tải nhất định, nhưng không thể dùng riêng thông số này để kết luận bánh nào giảm rung tốt hơn.

Cao su mềm

Cao su mềm thường tạo vùng tiếp xúc lớn và biến dạng nhiều hơn khi đi qua vật cản nhỏ. Nhờ vậy, bánh có khả năng làm tròn tác động của độ nhám và giảm đỉnh lực truyền lên khung.

Đổi lại, biến dạng lớn làm tăng tổn hao do trễ đàn hồi. Bánh có thể lăn nặng hơn, phát nhiệt nhiều hơn và biến dạng rõ rệt khi chịu tải cao. Nếu tải vượt khả năng thiết kế, lớp cao su có thể bị ép quá mức, làm giảm độ ổn định hướng hoặc khiến lõi bánh tiến sát mặt sàn.

Cao su cứng

Cao su cứng biến dạng ít hơn, thường duy trì hình dạng tốt và tạo lực cản lăn thấp hơn trong điều kiện phù hợp. Loại bánh này có thể đáp ứng tải lớn hơn mà không bị võng quá nhiều.

Tuy nhiên, khả năng thích nghi với gờ nhỏ và độ nhám bề mặt giảm. Xung lực truyền lên càng bánh và khung xe vì thế có thể lớn hơn so với một bánh mềm hơn có cùng kích thước.

Không có một độ cứng tối ưu cho mọi xe đẩy

Độ cứng phù hợp phải được lựa chọn đồng thời với:

·         Tải trọng thực tế trên mỗi bánh

·         Đường kính và chiều rộng bánh

·         Độ dày lớp cao su

·         Tốc độ vận hành

·         Đặc điểm bề mặt sàn

·         Yêu cầu về lực đẩy

·         Mức rung cho phép đối với hàng hóa

Hai bánh có cùng độ cứng Shore vẫn có thể giảm rung khác nhau nếu khác công thức cao su, chiều dày mặt lăn, cấu trúc lõi hoặc hình dạng tiết diện. Độ cứng là một chỉ báo về khả năng chống lõm, không phải phép đo trực tiếp duy nhất của hiệu suất giảm chấn.

Tần số, tốc độ và nhiệt độ làm thay đổi đặc tính giảm chấn

Tính nhớt đàn hồi của cao su phụ thuộc thời gian. Do đó, cùng một bánh xe có thể phản ứng khác nhau khi tốc độ hoặc tần suất kích động thay đổi.

Khi xe chạy nhanh hơn, một điểm trên lớp cao su có ít thời gian hơn để biến dạng và phục hồi. Vật liệu có thể biểu hiện độ cứng động khác với độ cứng đo trong trạng thái gần tĩnh. Đồng thời, số chu kỳ biến dạng mỗi đơn vị thời gian tăng lên, làm thay đổi mức phát nhiệt.

Tần số kích động của bánh không chỉ phụ thuộc vào tốc độ mà còn phụ thuộc vào khoảng cách giữa các bất thường trên mặt sàn. Chẳng hạn, các khe sàn lặp lại đều có thể tạo lực kích động tuần hoàn. Nếu tần số này gần với tần số riêng của hệ xe đẩy–tải trọng, rung có thể bị khuếch đại thay vì được triệt tiêu hoàn toàn.

Nhiệt độ cũng làm thay đổi chuyển động của các chuỗi polymer. Ở nhiệt độ thấp, nhiều hợp chất cao su trở nên cứng hơn và giảm khả năng thích nghi với bề mặt. Khi nhiệt độ tăng, vật liệu có thể mềm hơn, nhưng tổn hao nội tại và tốc độ lão hóa cũng có thể thay đổi. Vì vậy, thông số đo ở nhiệt độ phòng không nhất thiết phản ánh đầy đủ hiệu suất trong kho lạnh, gần nguồn nhiệt hoặc trong vận hành liên tục.

Mối quan hệ giữa nhiệt độ, tần số và đặc tính động là lý do các phép thử vật liệu giảm chấn thường phải xác định mô đun và hệ số tổn hao theo nhiều điều kiện, thay vì chỉ đo một giá trị độ cứng tĩnh.

Cấu tạo bánh xe quyết định lượng rung thực sự truyền lên xe

Cao su là thành phần quan trọng nhưng không hoạt động độc lập. Khả năng giảm rung thực tế là kết quả của toàn bộ cấu trúc bánh.

Đường kính bánh

Bánh lớn vượt qua khe và gờ với góc tiếp cận nhỏ hơn. Tâm bánh thay đổi độ cao từ từ hơn, nhờ đó giảm gia tốc thẳng đứng và lực va đập. Trong nhiều trường hợp, tăng đường kính có thể cải thiện độ êm đáng kể mà không cần sử dụng cao su quá mềm.

Chiều dày lớp cao su

Lớp cao su dày tạo thêm thể tích vật liệu để biến dạng và tiêu tán năng lượng. Nếu lớp cao su quá mỏng, lõi cứng chi phối phản ứng của bánh, làm giảm hiệu quả hấp thụ chấn động.

Tuy nhiên, tăng chiều dày không mang lại lợi ích vô hạn. Lớp vật liệu quá dày hoặc quá mềm có thể làm bánh võng nhiều, tăng nhiệt và giảm độ ổn định khi đổi hướng.

Chiều rộng và hình dạng mặt lăn

Mặt lăn rộng giúp phân bố tải nhưng cũng làm vùng cao su bị biến dạng lớn hơn trên mỗi vòng quay. Hình dạng mặt lăn quyết định diện tích tiếp xúc, áp suất và cách vật liệu dịch chuyển khi bánh lăn.

Mặt lăn hơi cong thường hỗ trợ chuyển hướng, trong khi mặt lăn phẳng tạo vùng tiếp xúc lớn hơn nhưng có thể tăng lực xoay tại chỗ.

Lõi bánh và liên kết cao su–lõi

Lõi kim loại hoặc polymer cứng chịu tải và giữ hình dạng tổng thể. Nếu liên kết giữa cao su và lõi không ổn định, ứng suất lặp lại có thể gây bong tách. Một lõi quá cứng không làm mất hoàn toàn khả năng giảm rung, nhưng khiến hiệu suất phụ thuộc nhiều hơn vào độ dày và đặc tính động của lớp cao su bên ngoài.

Ổ bi, trục và càng bánh

Độ rơ của ổ bi, sai lệch trục, độ cứng của càng và hiện tượng đảo bánh có thể tạo thêm rung cơ học. Khi đó, thay đổi hợp chất cao su không giải quyết được nguyên nhân gốc.

Muốn đánh giá chính xác, cần phân biệt rung do mặt sàn với rung do bánh mất tròn, ổ bi hỏng, càng xoay lỏng hoặc tải phân bố không đều.

Khả năng giảm rung luôn đi kèm các giới hạn và đánh đổi

Bánh xe cao su không loại bỏ hoàn toàn rung động. Nó chỉ làm thay đổi cách năng lượng được truyền và tiêu tán trong một phạm vi tải, tần số và nhiệt độ nhất định.

Đánh đổi rõ nhất là giữa độ êm và lực cản lăn. Cao su biến dạng càng nhiều thì thường hấp thụ chấn động tốt hơn, nhưng năng lượng mất đi trong vòng trễ cũng lớn hơn. Người đẩy xe phải cung cấp thêm công để duy trì chuyển động.

Một đánh đổi khác là giữa khả năng chịu tải và độ mềm tiếp xúc. Bánh quá mềm dưới tải lớn có thể:

·         Bị ép dẹt đáng kể

·         Tăng nhiệt khi lăn liên tục

·         Mòn không đều

·         Khó xoay hướng

·         Giảm độ ổn định của xe

·         Tăng nguy cơ hư hỏng tại liên kết cao su–lõi

Ngược lại, bánh quá cứng có thể chịu tải và lăn nhẹ nhưng truyền nhiều rung hơn, đặc biệt trên sàn có khe, hạt cứng hoặc độ nhám cao.

Hiệu suất giảm rung cũng suy giảm khi bánh bị chai cứng do lão hóa, xuất hiện vết nứt, biến dạng dư hoặc mòn lệch. Trong các trường hợp này, vật liệu không còn phản ứng giống trạng thái thiết kế ban đầu.

Vì vậy, không thể khẳng định một bánh xe cao su giảm được một tỷ lệ rung cố định nếu chưa biết tải trọng, tốc độ, phổ tần số kích động, nhiệt độ, độ nhám sàn và cấu trúc của xe. Tỷ lệ truyền rung phải được xác định bằng phép đo gia tốc hoặc độ truyền rung trong điều kiện vận hành đại diện. Khái niệm độ truyền rung được dùng để biểu thị tỷ lệ dao động truyền qua hệ, thay vì chỉ dựa trên cảm giác “êm” khi sử dụng.

Cách lựa chọn bánh xe cao su để kiểm soát rung hiệu quả

Việc lựa chọn nên bắt đầu từ điều kiện vận hành thay vì chỉ nhìn vào tên vật liệu hoặc độ cứng công bố.

Trước hết, cần tính tải trên mỗi bánh. Không nên đơn giản chia tổng khối lượng cho số bánh nếu xe có thể đi qua nền không phẳng, tăng tốc, phanh hoặc phân bố hàng lệch tâm. Trong những trạng thái đó, một số bánh có thể chịu tải cao hơn mức trung bình.

Tiếp theo, cần đánh giá loại rung cần kiểm soát:

·         Độ nhám nhỏ, tần suất cao cần lớp mặt lăn có khả năng thích nghi và tổn hao nội tại phù hợp

·         Khe sâu hoặc gờ lớn cần ưu tiên đường kính bánh và hành trình biến dạng

·         Hàng hóa nhạy rung cần đánh giá cả rung liên tục lẫn xung va đập

·         Xe vận hành dài và nhanh cần kiểm soát nhiệt tích tụ cùng lực cản lăn

Khi so sánh các phương án, nên xem đồng thời:

1.    Tải trọng định mức tại điều kiện sử dụng

2.    Đường kính và chiều rộng bánh

3.    Độ cứng của mặt lăn

4.    Độ dày lớp cao su

5.    Lực cản lăn và lực khởi động

6.    Khoảng nhiệt độ làm việc

7.    Khả năng chống mài mòn và biến dạng dư

8.    Mức rung hoặc gia tốc đo được trên khung xe

Nếu hàng hóa có giá trị cao hoặc nhạy với rung, phương án đáng tin cậy nhất là thử nghiệm bánh trên chính loại sàn, tải trọng và tốc độ dự kiến. Có thể gắn cảm biến gia tốc tại khung xe hoặc vị trí đặt hàng, sau đó so sánh giá trị cực đại và giá trị hiệu dụng giữa các mẫu bánh.

Cách thử này phản ánh toàn bộ hệ thống, bao gồm cao su, đường kính bánh, ổ bi, càng bánh, khung xe và đặc điểm mặt sàn. Nó đáng tin cậy hơn việc suy luận hiệu suất chỉ từ một thông số vật liệu.

Cao su kỹ thuật giúp bánh xe đẩy giảm rung bằng cách biến dạng tại vùng tiếp xúc, kéo dài thời gian truyền xung lực và tiêu tán một phần năng lượng cơ học thông qua độ trễ nhớt đàn hồi. Nhờ đó, lực va đập và dao động truyền từ mặt sàn lên khung xe có thể giảm xuống.

Hiệu quả này không phụ thuộc riêng vào việc cao su mềm hay cứng. Nó được quyết định bởi tổ hợp gồm đặc tính động của hợp chất cao su, tải trọng, đường kính bánh, chiều dày mặt lăn, tốc độ, nhiệt độ và trạng thái bề mặt sàn.

Một bánh xe giảm rung tốt phải đủ mềm để hấp thụ bất thường của mặt sàn, nhưng cũng phải đủ cứng để giữ hình dạng, chịu tải và duy trì lực lăn hợp lý. Trong ứng dụng cần kiểm soát rung nghiêm ngặt, lựa chọn cuối cùng nên dựa trên phép đo độ truyền rung hoặc gia tốc trong điều kiện vận hành thực tế, không chỉ dựa trên cảm giác sử dụng.
